Schwanenhals-Rohrbogen aus CR-Messing für Schnüffelventil
1939*04 Schwanenhals-Rohrbogen CR-Messing für Schnüffelventil
1939*04 Schwanenhals-Rohrbogen CR-Messing für Schnüffelventil
1939*04 Schwanenhals-Rohrbogen CR-Messing für Schnüffelventil
Schwanenhals-Rohrbogen aus CR-Messing für Schnüffelventil
ab 37,90 €*
37,90 €*
Preise inkl. MwSt. zzgl. Versandkosten
Sofort verfügbar, Lieferzeit: 1 Tag
Am Lager

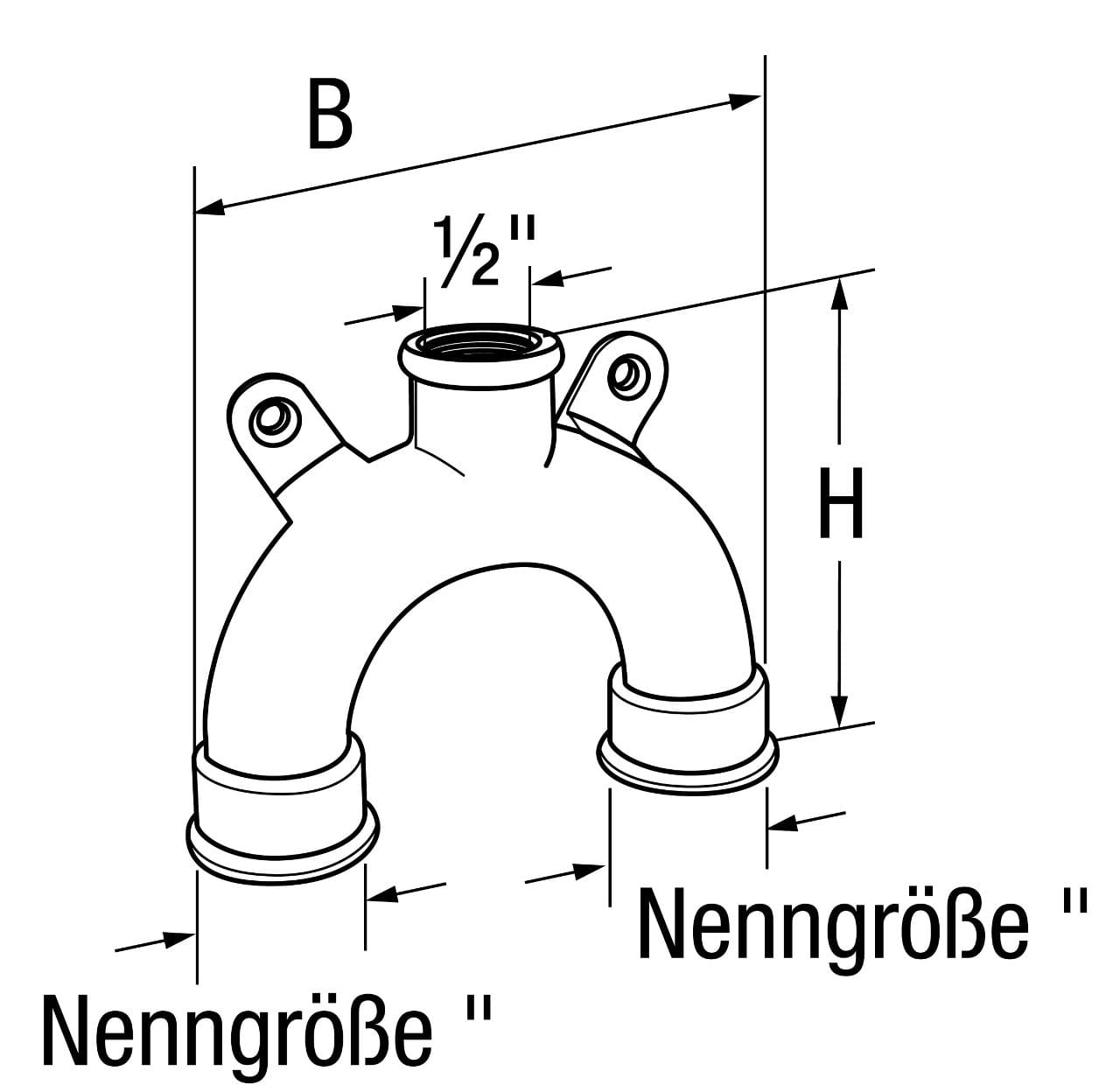

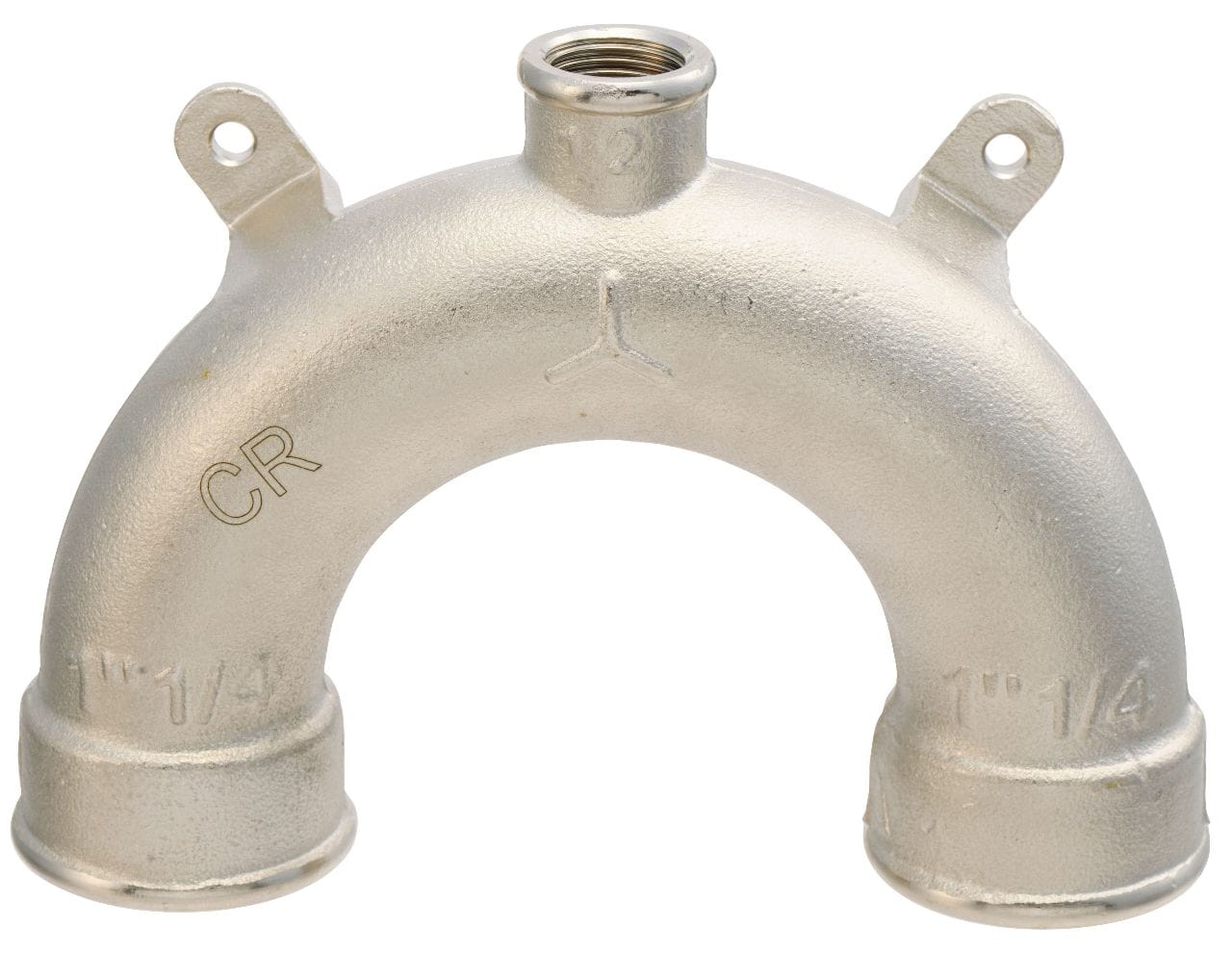

Solider Schwanenhals-Rohrbogen aus vernickeltem CR-Messing (CW602N). Der Schwanenhals hat BSP-Innengewinde zum Leitungsanschluss und gebohrte Laschen zur Befestigung. Alle Varianten tragen an der Bogenoberseite einen ½"-BSP-Innengewindeanschluss zur Aufnahme eines entsprechenden Schnüffelventils, das als Zubehör bestellt werden kann.
Das Material ist resistent gegen Entzinkung und bietet hohe Beständigkeit gegen Korrosion im Salzwasser.
Der Schwanenhals verhindert zuverlässig das Rückströmen von Wasser in Leitungen, die unterhalb der Wasserlinie verlaufen und dient dem Schutz vor dem sogenannten Saughebereffekt. Dieser entsteht, wenn durch Schiffsbewegungen oder beim Entleeren oder Abkühlen in den Leitungen ein Unterdruck auftritt, der Wasser rückwärts ansaugen kann. Ein angeschlossenes Schnüffelventil gleicht diesen Druck aus und unterbricht den Wasserfluss zuverlässig. So wird verhindert, dass das Schiff durch rücklaufendes Wasser über die Toilette vollläuft oder Seewasser über den Auspuff in den Motor eindringt.
Das Bauteil wird bei seewassergekühlten Auspuffsystemen sowie in Zu- als auch in Ablaufleitungen von Bordtoiletten verwendet, wenn die Installationen unterhalb der Wasserlinie angeordnet sind oder durch Krängung oder bewegte See ein Niveau unter der Wasserlinie erreichen. Der Bogen sollte mindestens 20 cm oberhalb der theoretisch maximal gekrängten Wasserlinie in die Druckseite der Leitung integriert werden. Auch bei Zuläufen ist zu beachten, dass der Rohrbogen auf der Druckseite hinter der Ansaugpumpe installiert werden muss.

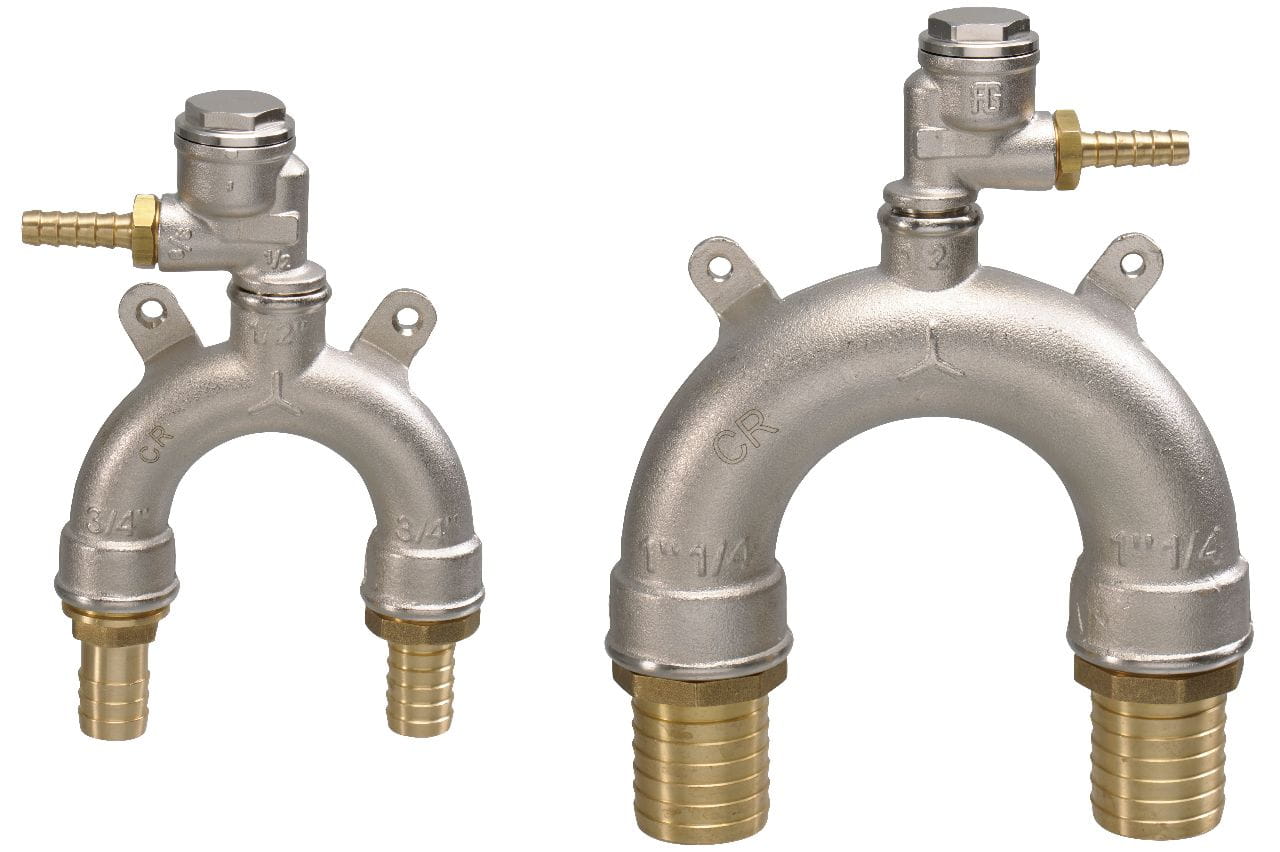

Das Schnüffelventil und passende Anschlussfittinge – beispielsweise für Schläuche – sind separat erhältlich. Sie gehören nicht zum Lieferumfang und sind im Zubehörsortiment zu finden.
Für Bordtoiletten empfehlen sich z.B. die Messing-Schlauchtülle 1964-019 für 19mm Schlauchanschluss (Zulauf), sowie 1964-132 für 38mm Schlauchanschluss (Ablauf) als passende Anschlussfittinge.
Gewindeart: BSP
Gewindeform: zylindrisch, bzw. parallel
Die Gewindegrößen sind Nenngrößen, sie bezeichnen nicht den Gewindedurchmesser.
Solider Schwanenhals-Rohrbogen aus vernickeltem CR-Messing (CW602N). Der Schwanenhals hat BSP-Innengewinde zum Leitungsanschluss und gebohrte Laschen zur Befestigung. Alle Varianten tragen an der Bogenoberseite einen ½"-BSP-Innengewindeanschluss zur Aufnahme eines entsprechenden Schnüffelventils, das als Zubehör bestellt werden kann.
Das Material ist resistent gegen Entzinkung und bietet hohe Beständigkeit gegen Korrosion im Salzwasser.
Der Schwanenhals verhindert zuverlässig das Rückströmen von Wasser in Leitungen, die unterhalb der Wasserlinie verlaufen und dient dem Schutz vor dem sogenannten Saughebereffekt. Dieser entsteht, wenn durch Schiffsbewegungen oder beim Entleeren oder Abkühlen in den Leitungen ein Unterdruck auftritt, der Wasser rückwärts ansaugen kann. Ein angeschlossenes Schnüffelventil gleicht diesen Druck aus und unterbricht den Wasserfluss zuverlässig. So wird verhindert, dass das Schiff durch rücklaufendes Wasser über die Toilette vollläuft oder Seewasser über den Auspuff in den Motor eindringt.
Das Bauteil wird bei seewassergekühlten Auspuffsystemen sowie in Zu- als auch in Ablaufleitungen von Bordtoiletten verwendet, wenn die Installationen unterhalb der Wasserlinie angeordnet sind oder durch Krängung oder bewegte See ein Niveau unter der Wasserlinie erreichen. Der Bogen sollte mindestens 20 cm oberhalb der theoretisch maximal gekrängten Wasserlinie in die Druckseite der Leitung integriert werden. Auch bei Zuläufen ist zu beachten, dass der Rohrbogen auf der Druckseite hinter der Ansaugpumpe installiert werden muss.
Das Schnüffelventil und passende Anschlussfittinge – beispielsweise für Schläuche – sind separat erhältlich. Sie gehören nicht zum Lieferumfang und sind im Zubehörsortiment zu finden.
Für Bordtoiletten empfehlen sich z.B. die Messing-Schlauchtülle 1964-019 für 19mm Schlauchanschluss (Zulauf), sowie 1964-132 für 38mm Schlauchanschluss (Ablauf) als passende Anschlussfittinge.
Gewindeart: BSP
Gewindeform: zylindrisch, bzw. parallel
Die Gewindegrößen sind Nenngrößen, sie bezeichnen nicht den Gewindedurchmesser.
Beschreibung
Solider Schwanenhals-Rohrbogen aus vernickeltem CR-Messing (CW602N). Der Schwanenhals hat BSP-Innengewinde zum Leitungsanschluss und gebohrte Laschen zur Befestigung. Alle Varianten tragen an der Bogenoberseite einen ½"-BSP-Innengewindeanschluss zur Aufnahme eines entsprechenden Schnüffelventils, das als Zubehör bestellt werden kann.
Das Material ist resistent gegen Entzinkung und bietet hohe Beständigkeit gegen Korrosion im Salzwasser.
Der Schwanenhals verhindert zuverlässig das Rückströmen von Wasser in Leitungen, die unterhalb der Wasserlinie verlaufen und dient dem Schutz vor dem sogenannten Saughebereffekt. Dieser entsteht, wenn durch Schiffsbewegungen oder beim Entleeren oder Abkühlen in den Leitungen ein Unterdruck auftritt, der Wasser rückwärts ansaugen kann. Ein angeschlossenes Schnüffelventil gleicht diesen Druck aus und unterbricht den Wasserfluss zuverlässig. So wird verhindert, dass das Schiff durch rücklaufendes Wasser über die Toilette vollläuft oder Seewasser über den Auspuff in den Motor eindringt.
Das Bauteil wird bei seewassergekühlten Auspuffsystemen sowie in Zu- als auch in Ablaufleitungen von Bordtoiletten verwendet, wenn die Installationen unterhalb der Wasserlinie angeordnet sind oder durch Krängung oder bewegte See ein Niveau unter der Wasserlinie erreichen. Der Bogen sollte mindestens 20 cm oberhalb der theoretisch maximal gekrängten Wasserlinie in die Druckseite der Leitung integriert werden. Auch bei Zuläufen ist zu beachten, dass der Rohrbogen auf der Druckseite hinter der Ansaugpumpe installiert werden muss.
Das Schnüffelventil und passende Anschlussfittinge – beispielsweise für Schläuche – sind separat erhältlich. Sie gehören nicht zum Lieferumfang und sind im Zubehörsortiment zu finden.
Für Bordtoiletten empfehlen sich z.B. die Messing-Schlauchtülle 1964-019 für 19mm Schlauchanschluss (Zulauf), sowie 1964-132 für 38mm Schlauchanschluss (Ablauf) als passende Anschlussfittinge.
Gewindeart: BSP
Gewindeform: zylindrisch, bzw. parallel
Die Gewindegrößen sind Nenngrößen, sie bezeichnen nicht den Gewindedurchmesser.
