Schwere Tür- & Lukenverschlüsse
Schwerer Vorreiberverschluss für Schiffstüren und Lukendeckel, die Bauformen entsprechen DIN 83104. Für den Einbau durch Einschweißen der Hülse vorgesehen.Die Griffe bestehen aus Edelstahl A4 mit unbehandelter oder polierter Oberfläche. Die 73 mm lange Enschweiß-Hülsen sind je nach Ausführung aus Stahl, Aluminium oder Edelstahl A4 verfügbar. Einschweißhülsen aus Stahl haben immer (2) Lagerbuchsen aus Messing, während die Aluminiumhülsen und Edelstahlhülsen standardmäßig mit (2) Lagerbuchsen aus Polyamid geliefert werden.Die Hülsen besitzen ein Gewinde M10 × 1 zur Aufnahme eines Schmiernippels.Lieferbare Bauformen:Form A: Beidseitige Bedienung über zwei Griffe.Form B: Ein Griff und ein Vierkantzapfen 19 × 19 mm auf der Gegenseite.Form C: Ein Griff und ein Flachkopf auf der Gegenseite.Ein Anschlagstift zum Anschweißen an den Tür- oder Lukenrahmen ist separat erhältlich. Diesen und weitere Einzelteile finden Sie unter Zubehör.

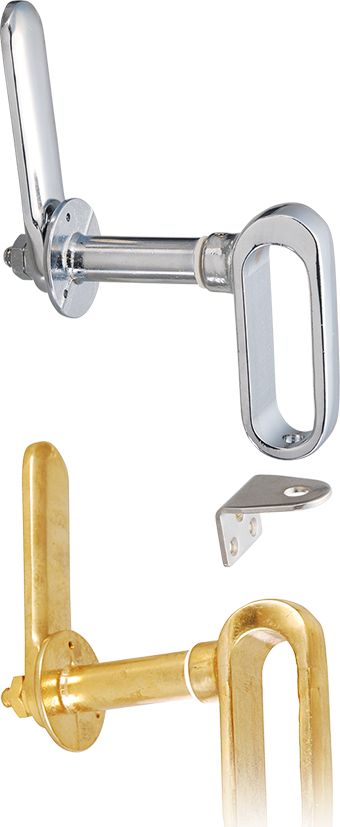

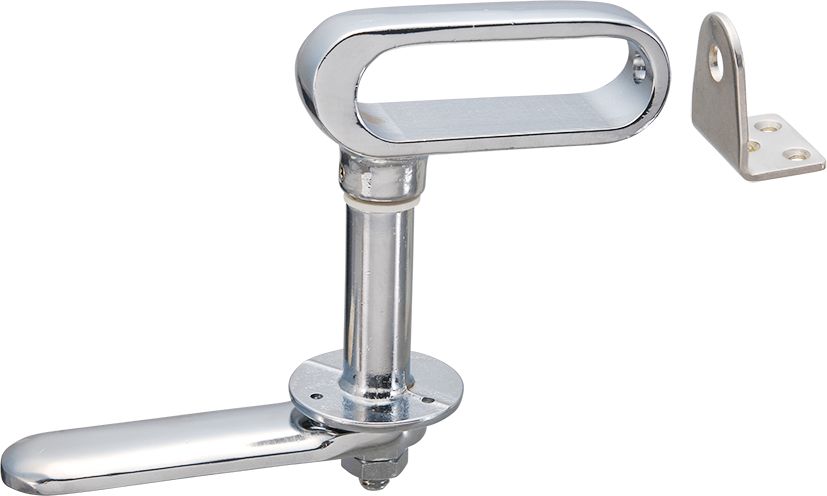

Schwerer Vorreiber aus Messing mit festem, kräftigem Griff. Zum Verschließen von Schotten und Türen. Mit Gegenplatte und Bohrung für Hangschloss (Bügelstärke bis 8 mm).Oberfläche Messing poliert oder verchromt.Geeignet für Holz-, aber auch Stahlschotten. Abmessungen:Büchsenlänge (Türstärke): 55 mm.Anschraubplatte der Buchse: 50 mm,Buchsenrohr Durchmesser: 19 mm.

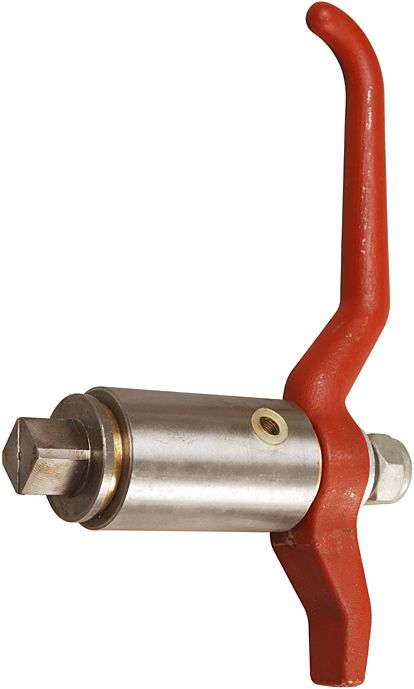

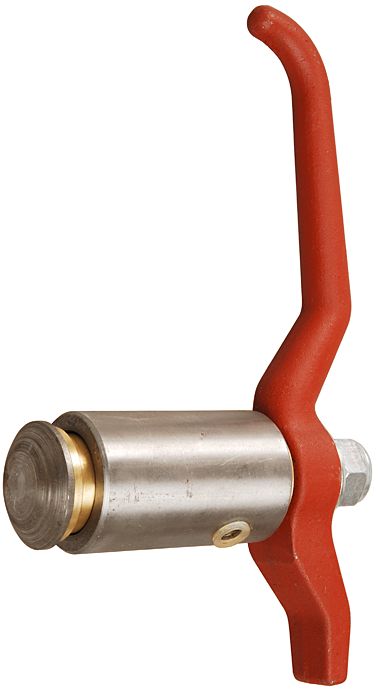

Schwerer Vorreiberverschluss aus Stahl für Schiffstüren und Lukendeckel. Die Bauform entspricht DIN 83104. Die geschmiedeten Stahlgriffe (St 37-2) sind mit rotbrauner Zinkoxid-Grundierung beschichtet. Die Einschweißhülsen bestehen je nach Ausführung aus Stahl mit (2) Lagerbuchsen aus Messing oder Aluminium mit (2) Lagerbuchsen aus Polyamid. Die Hülsen sind mit einem Gewinde M10 × 1 für einen Schmiernippel ausgestattet.Lieferbare Bauformen:Form A: Beidseitige Bedienung mit zwei Griffen.Form B: Ein Griff und ein Vierkantzapfen (19 × 19 mm) auf der Gegenseite.Form C: Ein Griff und ein Flachkopf auf der Gegenseite.Die Verschlüsse sind in verschiedenen Ausführungen mit 60, 73 oder 93 mm langen Einschweißhülsen erhältlich. Die Typenbezeichnung setzt sich aus der Bauform (A, B oder C) und der Hülsenlänge in Millimetern zusammen, beispielsweise A73 für Form A mit 73 mm langer Hülse.Ein Anschlagstift zum Anschweißen an den Tür- oder Lukenrahmen ist unter Zubehör separat erhältlich. Weitere Einzelteile finden Sie in der Kategorie Zubehör.
Vorreiberverschluss für schwere Schiffstüren und Luken aus A2-Edelstahl.Der Verschluss erfordert eine Türstärke von 55 bis 60 mm, die Achsenlänge ist nicht veränderbar (Achsendurchmesser 15 mm). Grifflänge 190 mm, Länge der Schließzunge 60 mm, beidseits quadratische Anschraubplatten (L x B x H) 63 x 63 x 3 mm mit 4 Senkbohrungen 6 mm.Der Verschluss hat einen Anschlag, der den Bewegungswinkel auf 90° begrenzt.
Zubehör für DIN83104 Vorreiberverschlüsse:Anschlagstifte aus Stahl oder A4-Edelstahl zum Anschweissen.Maß: 12 x 50 mm (Durchmesser x Länge)Schmiernippel aus verzinktem Stahl (M10 x 1) oder A4-Edelstahl (Flachnippel M10 x 1)Hülsen der Form A73 in verschiedenen Materialien für DIN83104 Vorreiberverschlüsse.
Vierkant-aufsteckschlüssel 19 mm aus Spezialstahl für schwere Vorreiber.Schaft und Drehstift gehärtet, im Brünierton angelassen.
Großer Vorreiberverschluss aus Aluminium für Luken. Geringe Einbauhöhe über Deck, so dass sich keine Leinen verfangen können und keine Stolpergefahr besteht.Der Vorreiber wird in den Lukendeckel in ein 50 mm großes Loch mit zwei abgeflachten Seiten eingesetzt. Unter Deck befindet sich ein großer, leichtgängiger Verschlusshebel, der durch eine Drehbewegung in ein mitgeliefertes Kunststofflager greift und durch seine spezielle Konstruktion den Lukendeckel nach unten zieht und so fest verschließt. Mit dem Griff kann die Luke von Innen auch wieder geöffnet werden.Von Außen kann der Verschluss mit einer Winschkurbel mit international genormtem Achtkant bedient werden.Der Vorreiberverschluss lässt sich an Lukendeckeln mit einer Materialstärke von bis zu 25 mm verwenden. Die Blende wird mit einer Madenschraube auf der abgeflachten Seite des Gewindes fixiert. Der Gewindestab zur Aufnahme des Griffs kann ggf. gekürzt werden.
