Vorreiberverschluss Stahl DIN83104

ab 39,15 € *

inkl. MwSt. zzgl. Versandkosten

Stahl-Vorreiberverschluss für schwere Schiffstüren und Lukendeckel. Die Verschlüsse sind vorgesehen zum Einschweißen in Stahltüren.

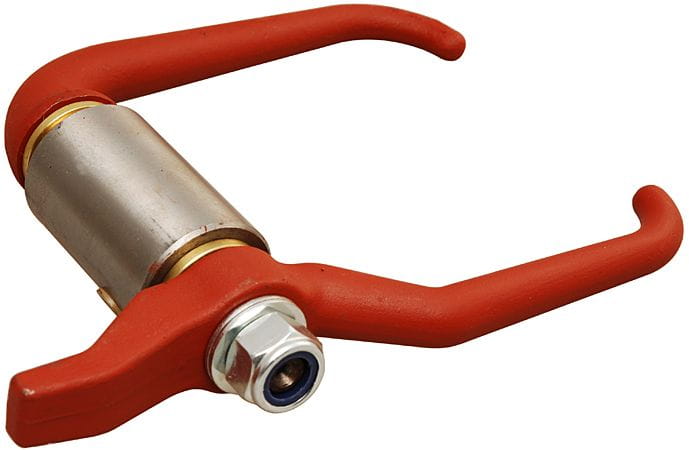

FORM A (DIN 83104 A73) Standardausführung mit zwei geschmiedeten Griffen St 37-2 und einer Stahlhülse (Länge der Hülse 73 mm). Für Türen in isolierten Wänden gibt es die Ausführung mit längerer Hülse (93 mm).
Die Griffe sind mit Zinkoxid rotbraun grundiert, die Hülse hat zwei Buchsen aus Messing und ein Fettnippel-Gewinde M10 x 1. Ein Anschlagstift zum Anschweißen an die Hülse ist als Zubehör lieferbar.
Es sind verschiedene Sonderausführungen lieferbar:

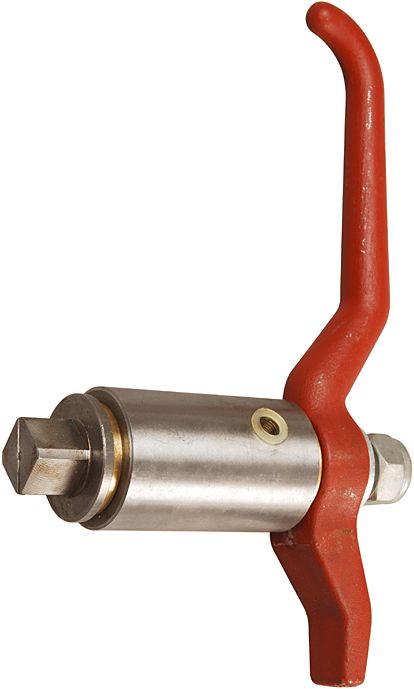

FORM B mit Griff und Vierkantzapfen (19 x 19 mm),

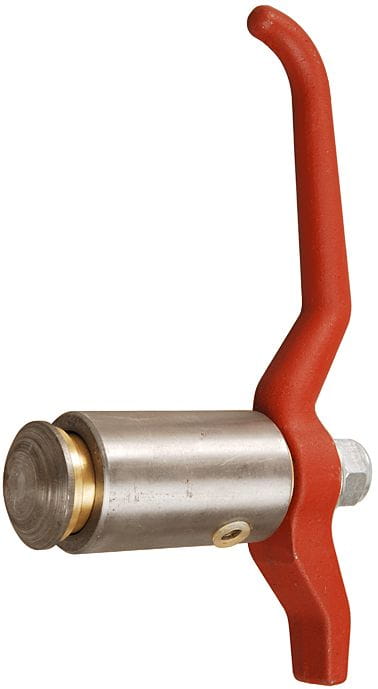

FORM C mit Griff und Flachkopf.

Alle Teile sind auch einzeln lieferbar.
  • Fragen zum Artikel?
  •
    Artikelnummer Form Hülse B (mm) D (mm) L1 (mm) L2 (mm) L3 (mm) Gewicht (kg) Artikel Preis (Stück) Lieferzeit Menge
    4097-014 A73 Stahl 73 45 75 165 174 2,00 St-Vorreiber/A73/2Griffe/Stahl-Hülse/DIN83104
    Art.Nr.: 4097-014
    Gewicht (kg): 2,00
    D (mm): 45
    L1 (mm): 75
    L2 (mm): 165
    B (mm): 73
    L3 (mm): 174
    Form: A73
    Hülse: Stahl
    ab 1
    43,50 €*
    36,55 €
    ab 5
    39,15 €*
    32,90 €

    Am Lager.

    1 - 4
    43,50 €*
    netto: 36,55 €
    ab 5
    39,15 €*
    netto: 32,90 €

    Am Lager.

    4097-026 A93 Stahl 93 45 75 165 184 2,30 St-Vorreiber/A93/2Griffe/Stahl-Hülse/DIN83104
    Art.Nr.: 4097-026
    Hülse: Stahl
    D (mm): 45
    L1 (mm): 75
    B (mm): 93
    Gewicht (kg): 2,30
    L2 (mm): 165
    L3 (mm): 184
    Form: A93
    ab 1
    68,00 €*
    57,14 €
    ab 5
    61,90 €*
    52,02 €

    Am Lager.

    1 - 4
    68,00 €*
    netto: 57,14 €
    ab 5
    61,90 €*
    netto: 52,02 €

    Am Lager.

    4097-112 A73 Aluminium 73 45 75 165 174 1,90 St-Vorreiber/A73/2Griffe/Aluminium-Hülse/DIN83104
    Art.Nr.: 4097-112
    D (mm): 45
    L1 (mm): 75
    Gewicht (kg): 1,90
    L2 (mm): 165
    B (mm): 73
    L3 (mm): 174
    Form: A73
    Hülse: Aluminium
    ab 1
    57,50 €*
    48,32 €
    ab 5
    51,75 €*
    43,49 €

    Am Lager.

    1 - 4
    57,50 €*
    netto: 48,32 €
    ab 5
    51,75 €*
    netto: 43,49 €

    Am Lager.

    4097-316 B73 Stahl 73 45 75 165 150 1,60 St-Vorreiber/B73/Vierkant+Griff/St-Hülse/DIN83104
    Art.Nr.: 4097-316
    Hülse: Stahl
    D (mm): 45
    Gewicht (kg): 1,60
    L1 (mm): 75
    L3 (mm): 150
    L2 (mm): 165
    B (mm): 73
    Form: B73
    ab 1
    63,00 €*
    52,94 €
    ab 5
    56,70 €*
    47,65 €

    Am Lager.

    1 - 4
    63,00 €*
    netto: 52,94 €
    ab 5
    56,70 €*
    netto: 47,65 €

    Am Lager.

    4097-317 B73 Aluminium 73 45 75 165 150 1,50 St-Vorreiber/B73/Vierkant+Griff/Al-Hülse/DIN83104
    Art.Nr.: 4097-317
    D (mm): 45
    L1 (mm): 75
    Gewicht (kg): 1,50
    L3 (mm): 150
    L2 (mm): 165
    B (mm): 73
    Form: B73
    Hülse: Aluminium
    ab 1
    65,90 €*
    55,38 €
    ab 5
    56,00 €*
    47,06 €

    Am Lager.

    1 - 4
    65,90 €*
    netto: 55,38 €
    ab 5
    56,00 €*
    netto: 47,06 €

    Am Lager.

    4097-326 B93 Stahl 93 45 75 165 170 1,90 St-Vorreiber/B93/Vierkant+Griff/St-Hülse/DIN83104
    Art.Nr.: 4097-326
    Hülse: Stahl
    D (mm): 45
    L1 (mm): 75
    L3 (mm): 170
    Gewicht (kg): 1,90
    B (mm): 93
    L2 (mm): 165
    Form: B93
    ab 1
    66,00 €*
    55,46 €
    ab 5
    59,40 €*
    49,92 €

    Am Lager.

    1 - 4
    66,00 €*
    netto: 55,46 €
    ab 5
    59,40 €*
    netto: 49,92 €

    Am Lager.

    4097-516 C73 Stahl 73 45 75 165 140 1,60 St-Vorreiber/C73/Flachkopf+Griff/St-Hülse/DIN83104
    Art.Nr.: 4097-516
    D (mm): 45
    Gewicht (kg): 1,60
    L1 (mm): 75
    L3 (mm): 140
    L2 (mm): 165
    B (mm): 73
    Form: C73
    Hülse: Stahl
    ab 1
    63,00 €*
    52,94 €
    ab 5
    56,70 €*
    47,65 €

    Am Lager.

    1 - 4
    63,00 €*
    netto: 52,94 €
    ab 5
    56,70 €*
    netto: 47,65 €

    Am Lager.

    4097-613 C73 Aluminium 73 45 75 165 140 1,50 St-Vorreiber/C73/Flachkopf+Griff/Al-Hülse/DIN83104
    Art.Nr.: 4097-613
    Hülse: Aluminium
    D (mm): 45
    L1 (mm): 75
    Gewicht (kg): 1,50
    L3 (mm): 140
    L2 (mm): 165
    B (mm): 73
    Form: C73
    ab 1
    68,50 €*
    57,56 €
    ab 5
    56,00 €*
    47,06 €

    Am Lager.

    1 - 4
    68,50 €*
    netto: 57,56 €
    ab 5
    56,00 €*
    netto: 47,06 €

    Am Lager.
