CASSENS & PLATH BETA/2 Aufbau-Kugelkompass

Universal-Kugelkompass mit Bügelhalterung, der als Rettungsbootkompass gut geeignet ist.Innenkardanik mit Voraus-Steuerstrich und schwarzer, gut ablesbarer 5°-Rose mit 85 mm Rosen-Durchmesser.Gehäuse schwarzer Kunststoff, Gesamtdurchmesser circa 110 mm, Höhe 150 mm.MED-/SOLAS-Zulassung 0474-23 Class B (Lifeboats/Rescueboats).Das Zertifikat liegt dem Kompass bei.Lieferung mit eingebauter, multispannungsfähiger LED-Beleuchtung (12V/24V).

AUTONAUTIC ist ein spanisches Familienunternehmen, das seit fast 50 Jahren qualitativ hochwertige Magnetkompasse und meteorologische Instrumente herstellt. Die Produkte werden weltweit exportiert.Die Kompasse der C20-Serie sind MED/SOLAS und USCG zugelassen (US COASTGUARD) und werden mit Zertifikat geliefert.Die Kompasse sind robuste Instrumente, die speziell für die Berufsschifffahrt und für ausrüstungspflichtige Schiffe entwickelt wurden. Sie sind in verschiedenen Ausführungen erhältlich.Das Modell C20-00131 ist ein vollkardanisch aufgehängter Magnet-Steuerkompass der in der Berufsschifffahrt und ausrüstungspflichtigen Schiffen als Ersatzkompass eingesetzt werden kann.Der Kompass hat eine Kompassrose mit einem Durchmesser von 125 mm und einer gut ablesbaren 1°-Teilung.Der Kompass wird in einer Holzkiste geliefert.Als Zubehör sind eine Peilvorrichtung und Kompensierungsmagazine B+C (paarweise) lieferbar.

AUTONAUTIC ist ein spanisches Familienunternehmen, das seit fast 50 Jahren qualitativ hochwertige Magnetkompasse und meteorologische Instrumente herstellt. Die Produkte werden weltweit exportiert.Die Kompasse der C20-Serie sind MED/SOLAS und USCG zugelassen (US COASTGUARD) und werden mit Zertifikat geliefert.Die Kompasse sind robuste Instrumente, die speziell für die Berufsschifffahrt und für ausrüstungspflichtige Schiffe entwickelt wurden. Sie sind in verschiedenen Ausführungen erhältlich.Das Modell C20-00137 ist ein vollkardanisch aufgehängter Steuerkompass mit Bügelhalterung.Die Bügelhalterung mit dem Kompass kann sehr schnell von der Grundplatte, die am Aufstellungsort befestigt ist, gelöst werden. Die Kompassrose hat einen Durchmesser von 125 mm mit einer gut ablesbaren 1°-Teilung.Als Zubehör sind eine Peilvorrichtung und Kompensierungsmagazine B+C (paarweise) lieferbar.

Lieferbares Zubehör für die Kompasse der C20-Serie von AUTONAUTIC:Peilvorrichtung mit GradringB+C KompensiermagazineDie Peilvorrichtung dient für Seitenpeilungen und Kompasspeilungen. Die Gradscheibe hat eine vollkreisige Gradmarkierung. Zum Peilen dient ein objektseitiges Fadenvisier sowie ein beobachterseitiges Schlitzvisier. Ein Schattenstift zum Einstecken ins Zentrumsstück ist im Lieferumfang enthalten.Die Peilvorrichtung muss bei Bedarf zusammen mit dem Kompass bestellt werden, da es eine werksseitige Einstellung erfordert.B+C Kompensierungen dienen zur Korrektur des Längs- (B) und Querfeldes (C) des Schiffes. Diese Kompensierung wird grundsätzlich für alle Magnetkompasse empfohlen. Die Kompensiervorrichtung besteht aus zwei Magazi­nen, eines für die B-Kompensierung (neutralisiert das permanente Längsschiffsfeld und eines für die C-­Kompensierung (neutralisiert das permanente Quer­schiffsfeld). Beide Magazine sind identisch. Die Magazine können durch Lösen der beiden oben sichtbaren Schrauben und Abnehmen der U-förmigen Deckel geöffnet werden. In jedem der Magazine befinden sich zwei Magnete, die in die unterschiedlichen Bohrungen eingeschoben werden können.

Steuerkompass mit leicht ovaler Form für die Einbau-Montage, eine Aufbau-Montage ist mit dem optional lieferbaren Aufbausockel (Höhe 75 mm) ebenfalls möglich.Schwarzes Kunststoffgehäuse, versehen mit einer dreiteiligen Blendhaube, einstellbaren Kompensationsmagneten und einer sparsamen für 12-24 Volt geeigneten LED-Beleuchtung.Scheinbarer Rosendurchmesser 115 mm. Lieferbar in zwei Ausführungen: - Artikel 3642-115 mit flacher Kompassrose, - Artikel 3642-116 mit konischer Kompassrose. SOLAS, MED und Steuerrad zertifiziert und daher auch für ausrüstungspflichtige Boote zugelassen. Der Aufbausockel ist ein separates Zubehörteil und muss zusätzlich bestellt werden.

Lieferbares Zubehör zum Bootskompass von CASSENS & PLATH: Aufbewahrungskasten, aus dunkel gebeiztem Sperrholz. Mit Lagern für den Kardanring. Abmessungen: 205 x 205 x 120 mm.

Beleuchtung für CASSENS & PLATH Kompasse:Steuerkompass Typ 11 und 21, sowie BETA, IOTA, DELTA und ZETA und das Pendelklinometer.Zur Befestigung des Beleuchtungselementes an einem Kompass oder einem Pendelklinometer wird die Schutzfolie entfernt und mit der Klebefläche, an einem geeigneten Ort, auf der Glasglocke bzw. dem Deckelglas befestigt.

Blendschutzhaube mit Einsicht fürCASSENS & PLATH Kompass BETA/1 und BETA/2.Erhältlich in schwarz und weiß.

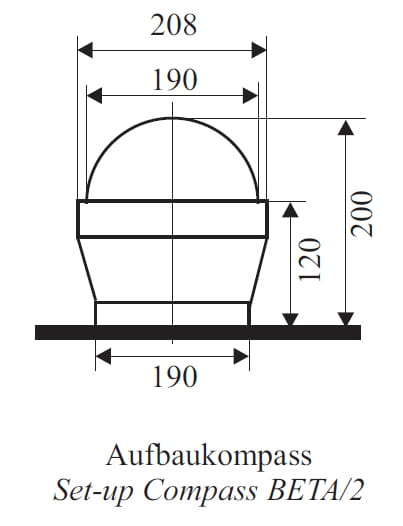

Aufbau-Kompass BETA/2 im Messinggehäuse (schwarz oder weiß lackiert). Steuerkompass-Serie des Traditionsherstellers CASSENS & PLATH.Hohe Anzeigegenauigkeit entsprechend ISO-NormDas deutliche Rosenbild mit 5°-Teilung ermöglicht ein ermüdungsfreies Ablesen über längere Zeiträume auch bei NachtSchock- und vibrationsfestMit Schattenstift zur Deviationskontrolle (Azimutpeilung) sowie blendfreier 12 Volt RotlichtbeleuchtungMit Werksattest

Blendschutzhaube mit Einsicht für den CASSENS & PLATH Kompass ZETA.Verfügbar in Messing oder in schwarzer Farbe.

Blendschutzhaube, für CASSENS & PLATH Kompass DELTA. Verfügbar in Messing oder in schwarzer Farbe.

Aufbau-Kompass DELTA/2 im massiven Messinggehäuse aus Steuerkompass-Serie des Traditionsherstellers CASSENS & PLATH.Hohe Anzeigegenauigkeit (entsprechend ISO-Norm)Das deutliche Rosenbild mit 5°-Teilung und einem Durchmesser von 130 mm ermöglicht ermüdungsfreies Ablesen über längere Zeiträume auch bei NachtSchock- und vibrationsfestMit Schattenstift zur Deviationskontrolle (Azimutpeilung)Blendfreie 12 Volt RotlichtbeleuchtungMit WerksattestLieferbar in schwarz lackiert oder Messing poliert.Aufbauversion DELTA/2.

Der CASSENS & PLATH IOTA/2 Aufbau-Kugelkompass ist mit seiner vollkardanischen Lagerung als Steuerkompass für die Pult-, Wand- (Schott-) oder auch Deckenmontage geeignet.Das Gehäuse, die verstellbare Haube und der Haltebügel sind aus Messing gefertigt und wahlweise schwarz oder weiß einbrennlackiert. Unter der geschliffenen Mineralglasglocke befindet sich die vollkardanisch gelagerte, schwarze Gegensicht-Kompassrose mit 5°-Teilung. Der scheinbare Rosendurchmesser beträgt 100 mm.Die Lieferung erfolgt mit Werksattest und 12 Volt-Rotlicht-Beleuchtungselement.Technische Merkmale:Maße: 160 x 165 x 127mmLagerung: VollkardanischScheinbare Rose: Ø 100mmRollfreiheit: +/- 180°Stampffreiheit: +/- 180°Eine montierte B+C-Kompensierung wird empfohlen. Mit der Decksplatte (mit oder ohne B+C-Kompensierung) kann der Kompass an verschiedenen Stellen genutzt werden. Beides finden Sie unter "Zubehör & Ersatzteile".Der IOTA/2 Aufbau-Kugelkompass ist auch mit MED-Zulassung verfügbar. Als IOTA/1 gibt es den Kompass auch in einer Einbau-Version. Beide Varianten finden Sie unter "Ähnliche Artikel".

Schnellverschluss-Decksplatten für den IOTA/2 Aufbau-Steuerkompass von CASSENS & PLATH.Die praktischen ovalen Decksplatten (185 x 140 mm) sind jeweils mit oder ohne integrierter Kompensiereinrichtung, in schwarz oder weiß lieferbar.Durch lösen bzw. festziehen der Rändelschrauben lässt sich der Kompass einfach und in kurzer Zeit montieren oder demontieren, um den Kompass an einem weiteren Steuerstand anzubringen oder um ihn sicher unter Deck zu verstauen. Die 24 volt Beleuchtung ist passend für alle IOTA Kompasse.

Kunststoff, mattschwarz lackierte Abdeckung. Für jeden Kompasstyp geeignet. Zwei Magazine zur B- und C-Kompensierung, durch je zwei umsteckbare Magnete kalibrierbar. Justierung durch einen Kompensierer ist in der Regel erforderlich.Lieferumfang: 2 Magazine 130 x 25 x 25 mm, ausführliche Montageanleitung.

Vollkardanischer Steuer- und Peilkompass der auch gut für größere Stahl-Yachten geeignet ist, da eine Kompensiereinrichtung (B+C, sowie K) auf der Bodenplatte integriert ist.Kompensierung, Beleuchtung, Abdeckhaube und Peilstift sind im Lieferumfang enthalten.SIGMA ist wahlweise in schwarz oder weiß lieferbar, die Lackierung ist seewasserbeständig.Ein typischer Einbauort ist das Schiebeluk oder das Kajütdeck, so dass die Ablesung vom Steuerstand aus erfolgen kann.Klare, gut ablesbare Skala mit 5°-Teilung. Bei abgenommener Abdeckhaube kann die Ablesung von oben an der horizontalen Rose erfolgen. Bei Gegenlicht wird die Abdeckhaube aufgelegt und der Kompass kann an der vertikalen Rose abgelesen werden.Der Kompass SIGMA lässt sich innerhalb weniger Sekunden leicht aus der Halterung herausnehmen und kann dann sicher unter Deck verstaut werden. Dazu kann eine optionale zweite Bodenplatte bestellt werden die unter Deck befestigt wird. Bei einem zweiten Fahrstand lässt sich auch hier eine zweite Bodenplatte montieren, so dass der Kompass bei Bedarf umgesetzt werden kann.Der mitgelieferte Schatten- oder Peilstift dient zur astronomischen Deviationskontrolle.Jeder Kompass wird individuell getestet und attestiert.Besondere MerkmaleEingebaute B+C, K-KompensierungIn Gegensicht an vertikaler, in Draufsicht an horizontaler Rose ablesbarProfessionelles DesignVollkardanisch gelagertSchwarze Rose mit weißer 5°- TeilungTemperaturstabil -30°C bis 60°C2 Steuerstriche zur Kurskontrolle aus unterschiedlichen RichtungenBeleuchtung 12 oder 24 VDCSeewasserbeständig lackiertes Messinggehäuse mit HaubeAls Zubehör ist ein Peilaufsatz erhältlich um terrestrische sowie astronomische Peilungen durchzuführen.

Zubehör für den SIGMA - Kompass von CASSENS & PLATH:Praktische Decksplatte für das SIGMA Kompassmodell von CASSENS & PLATH mit integrierter Kompensiereinrichtung und Beleuchtung. Durch den Schnellverschluss lässt sich der Kompass einfach montieren und demontieren, z.B. um den Kompass an einem weiteren Steuerstand anzubringen oder um ihn sicher unter Deck zu verstauen, wenn er nicht benutzt wird.Die Decksplatte ist weiß oder schwarz lackiert lieferbar.Ersatz-Beleuchtung 12 V oder 24 V.Die Beleuchtungseinheit für den SIGMA Kompass von CASSENS & PLATH kann durch einen Bajonettverschluss am Kompass befestigt werden. Wird der Kompass aus der Halterung entfernt um ihn unter Deck zu verstauen oder an einem zweiten Steuerstand zu benutzen, kann die Beleuchtungseinheit auf der Bodenplatte an einem dort integrierten Bajonettverschluss sicher platziert werden.

MED-/SOLAS-Zulassung (siehe unter "Downloads & Informationen" weiter unten auf dieser Seite). Professioneller Kompass CASSENS & PLATH TYPE/11. Der schwere Flachglaskompass mit kardanischer Aufhängung ist in zwei Versionen verfügbar.Der TYPE/11 Peil-/Reflexionskompass ist mit einem Messing-Gradring ausgestattet. Auf dem oberen Deckelglas befindet sich außerdem das Zentrumsstück aus Messing, auf das der Peildiopter (als Extra verfügbar) aufgesteckt wird. Damit wird die Durchführung von Peilungen möglich.Der Peil-/Reflexionskompass ist zum Einsatz in Reflexions-Kompassanlagen sowie einem Peilstand geeignet.Der TYPE/11 Steuerkompass entspricht dem Peil-/Reflexionskompass, jedoch ohne Peilring und Zentrumsstück. Der Außenring ist hier schwarz.Der Steuerkompass wird als Decken- oder Tischsteuerkompasse eingesetzt oder kommt in Reflexionsaufsätzen zum Einsatz.Technische Daten:Rosendurchmesser 180 mm (7½“)Rosendruck Nord unter Nord (Nord unter Süd als kostenpflichtiges Extra möglich)1°-Teilung3-stellige Ziffern alle 10°8 Kardinal-/ Interkardinalpunkte extra markiertJe 1 Steuerblende voraus und achteraus1°-Teilung auf dem Gradring des PeilkompassesLängsschiffsaufhängung, mit Lagerbuchsen aus Bronzevibrationsfeste DehnungsmembraneUnter "Zubehör & Ersatzteile" finden Sie weiter unten auf dieser Seite folgende Extras:Ein Paar Kompassarme für die Verwendung als Tischkompass (Artikel-Nr. 3730-102)Peildiopter (Artikel-Nr. 3730-105)Steuerlinse (Artikel-Nr. 3730-108)Beleuchtungselement 12 oder 24 Volt (Artikel-Nr. 3730-112 und -124)Aufbaudimmer Beleuchtung 24 Volt (Artikel-Nr. 3730-106) B+C-Kompensierung (Artikel-Nr. 3730-101)D-Kompensierung (Artikel-Nr. 3730-107)Hölzerner Aufbewahrungskasten (Artikel-Nr. 3730-109)

Lieferbares Zubehör:B+C-Kompensierung (bestehend aus drei Sperrholzmagazinen 300 x 215 x 30 mm und 6 Stück ISO Stab-Magneten).B+C Korrektoren kompensieren das permanente Längsschiffs und Querschiff. Für die B-Kompensierung wird jeweils ein Magazin an Backbord und Steuerbord des Kompasses befestigt (Magnete parallel zum Längsschiff). Das dritte Magazin wird für die C-Kompensierung voraus oder achterraus des Kompasses montiert (Magnete parallel zur Querschiffsrichtung).Kompassarme für Tischaufstellung.Peilvorrichtung im Kunststoffkoffer.Klappbare Peildiopter mit Schlitz- und Fadenvisir. Der Diopter besitzt einen Schwarzspiegel zur Messung des Sonnenazimuts. Die Ablesung der Seitenpeilung auf dem Gradring des Kompasses erfolgt über Indexmarken an beiden Enden des Peildiopters. Der Indexfaden dient zur Ablesung der Kompassrose bei Kompasspeilungen. Im Lieferumfang enthalten ist auch ein Schattenstift zum Einstecken in das Zentrumsstück des Kompasses. Der Peildiopter ist gemäß ISO25862 und IEC60945 zertifiziert. Das Instrument wird sicher in einem mitgelieferten Kunststoffkasten gestaut.Beleuchtungsdimmer 24 Volt.Der Beleuchtungsdimmer gewährleistet bei unterschiedlichen Lichtverhältnissen eine gute Ablesbarkeit des Kompasses. Er besitzt einen separaten An/Aus Schalter und die Beleuchtung kann mit einem Drehknopf stufenlos eingestellt werden. Die Gehäuseoberfläche des Dimmers ist grau lackiert.

MED-/SOLAS-Zulassung (siehe unter "Downloads & Informationen" weiter unten auf dieser Seite). Professioneller Kompass CASSENS & PLATH TYPE/21. Der schwere Flachglaskompass mit kardanischer Aufhängung ist in zwei Versionen verfügbar.Der TYPE/21 Peil-/Reflexionskompass ist mit einem Messing-Gradring ausgestattet. Auf dem oberen Deckelglas befindet sich außerdem das Zentrumsstück aus Messing, auf das der Peildiopter (als Extra verfügbar) aufgesteckt wird. Damit wird die Durchführung von Peilungen möglich.Der Peil-/Reflexionskompass ist zum Einsatz in Reflexions-Kompassanlagen sowie einem Peilstand geeignet.Der TYPE/21 Steuerkompass entspricht dem Peil-/Reflexionskompass, jedoch ohne Peilring und Zentrumsstück. Der Außenring ist hier schwarz.Der Steuerkompass wird als Decken- oder Tischsteuerkompasse eingesetzt oder kommt in Reflexionsaufsätzen zum Einsatz.Der TYPE/21 Steuerkompass im Tischaufsatz mit Haube ist im Tischaufsatz/160 kardanisch (in Längsschiffsrichtung aufgehängt) gelagert. Der Tischaufsatz ist für die Küstennavigation zugelassen. Auf diesen GFK-Unterring wird die Messinghaube mit Einsicht aufgesetzt.Das ebenfalls zum Lieferumfang gehörende 24V-Beleuchtungselement beleuchtet die Rosenkarte von der Oberseite.Um eine freie Neigung des Kompasses zu ermöglichen, muss das Deck mit einem entsprechenden Ausschnitt versehen werden.Technische Daten:Rosendurchmesser 160 mm (6½")Rosendruck Nord unter Nord (Nord unter Süd als kostenpflichtiges Extra möglich)1°-Teilung3-stellige Ziffern alle 10°8 Kardinal-/ Interkardinalpunkte extra markiertJe 1 Steuerblende voraus und achteraus1°-Teilung auf dem Gradring des PeilkompassesLängsschiffsaufhängung, mit Lagerbuchsen aus Bronzevibrationsfeste DehnungsmembraneUnter "Zubehör & Ersatzteile" finden Sie weiter unten auf dieser Seite folgende Extras:Ein Paar Kompassarme für die Verwendung als Tischkompass (Artikel-Nr. 3730-102)Peildiopter (Artikel-Nr. 3730-105)Steuerlinse (Artikel-Nr. 3730-108)Beleuchtungselement 12 oder 24 Volt (Artikel-Nr. 3730-112 und -124)Aufbaudimmer Beleuchtung 24 Volt (Artikel-Nr. 3730-106) B+C-Kompensierung (Artikel-Nr. 3730-101)D-Kompensierung (Artikel-Nr. 3730-107)Hölzerner Aufbewahrungskasten (Artikel-Nr. 3730-109)

CASSENS & PLATH TYPE/51 - der Flachglaskompass aus Messing mit vollkardanischer Aufhängung ist ein traditioneller Rettungsbootkompass. Er entspricht der ISO 25862.Hergestellt aus Messing, ist das Gehäuse schwarz einbrennlackiert, der Ring und die Kardanik aus poliertem Messing.Der Kompass hat eine traditionelle Kompassrose mit einem Durchmesser von 100 mm und internationaler 2°-Teilung.Die Lieferung erfolgt in einem hölzernen Aufbewahrungskasten mit Schiebedeckel.Dieser traditionelle Messing-Rettungsbootkompass im Holzkasten eignet sich auch bestens als edles Geschenk.

CASSENS & PLATH TYPE/51 - der Flachglaskompass mit vollkardanischer Aufhängung ist ein traditioneller Rettungsbootkompass. Er entspricht der ISO 25862.Hergestellt aus Messing, ist das Gehäuse grau einbrennlackiert, der Ring und die Kardanik sind schwarz.Der Kompass hat eine traditionelle Kompassrose mit einem Durchmesser von 100 mm und 5°-Teilung.Einen hölzernen Aufbewahrungskasten mit Schiebedeckel (Artikel-Nr. 3740-010) und ein Messing-Kompasshaus mit Petroleumbeleuchtung (einteilig, Artikel-Nr. 3740-011 oder zweiteilig -012) finden Sie weiter unten auf dieser Seite unter "Zubehör & Ersatzteile".

Kompass im massiven Messinggehäuse. Steuerkompass-Serie mit hoher Anzeigegenauigkeit (entsprechend ISO-Norm). Das deutliche Rosenbild mit 5°-Teilung und einem Durchmesser von 120 mm ermöglicht ermüdungsfreies Ablesen über längere Zeiträume auch bei Nacht.Merkmale:Schock- und vibrationsfest.Mit Schattenstift zur Deviationskontrolle (Azimutpeilung).Blendfreie 12 Volt Rotlichtbeleuchtung. Mit Werksattest.Lieferbar in schwarz lackiert oder Messing poliert.Aufbauversion ZETA/2.

Kompasshaus aus poliertem Messingblech, in traditioneller Ausführung mit seitlicher Petroleumbeleuchtung. Innen ist das Gehäuse weiß lackiert, von außen ist es mit einer klaren Schutzlackierung überzogen.Zwar auch sehr dekorativ, aber wirklich für den Bordbetrieb geeignet. Mit Aufhängemöglichkeit für einen Flachglaskompass, z. B. den Rettungsbootkompass CASSENS & PLATH TYPE/51 (Artikel-Nr. 3740-002) - siehe ähnliche Artikel.Das Kompasshaus ist in zwei Ausführungen verfügbar: einteilig mit fester Haube oder zweiteilig mit abnehmbarer, bzw. drehbarer Haube.Beim zweiteiligen Kompasshaus liegen die Aufhängemöglichkeiten rund 18 cm auseinander.Beim einteiligen Kompasshaus müssen die Pins am Kardanikring rund 20 cm auseinanderliegen, um durch die Bohrungen vorne und hinten im Gehäuse zu reichen. Sollten Sie den TYPE/51-Kompass von Cassens & Plath im einteiligen Kompasshaus montieren wollen, brauchen Sie längere Schrauben für die Befestigung des Kardanikrings. Geben Sie dann bitte im letzten Schritt Ihrer Bestellung unter "Bemerkungen" an, dass wir Ihnen diese (Artikel-Nr. 3740-111) kostenlos beilegen sollen.Als Ersatzteile sind der COLZA-Petroleumbrenner oder die komplette Petroleumbeleuchtung (COLZA-Brenner plus Tank) verfügbar.Die optionalen (nicht im Lieferumfang enthaltenen) Kompensierungsmagazine werden vor und seitlich neben dem Kompass montiert und sind jeweils justierbar. Sie finde diese unter "Zubehör & Ersatzteile".
