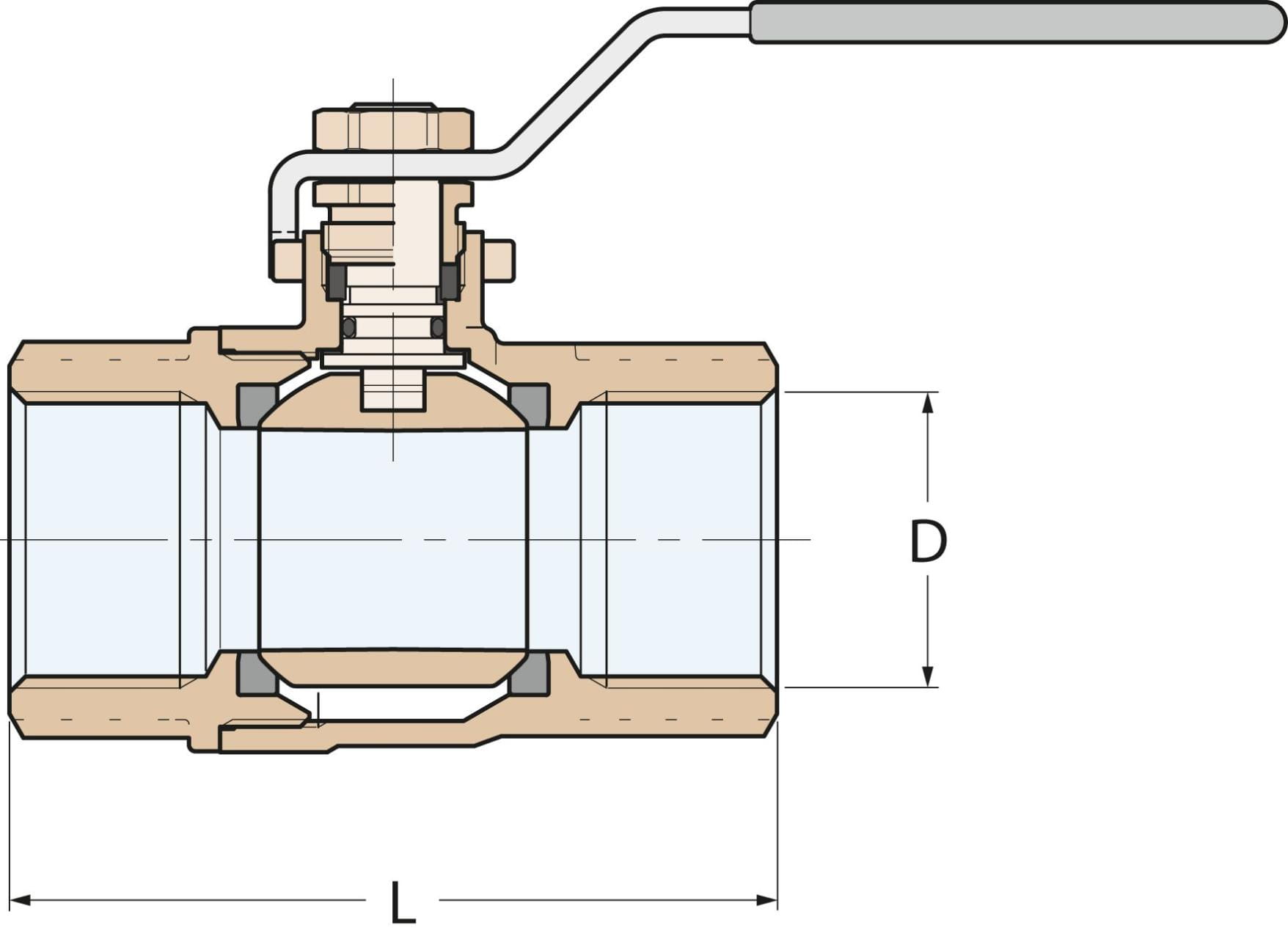

Speziell für Anwendungen aus der Seeschifffahrt entwickelter Kugelhahn.Korpus gefertigt aus Bronze/Rotguss, genauer der seewasserbeständigen Bronzelegierung CC499K CuSn5Zn5Pb2-C. Die Kugel besteht aus hartverchromten Messing CW617N mit zusätzlicher, spezieller Oberflächenbehandlung, die das Anhaften von Schmutz und Verkrustungen verhindert und die Leichtgängigkeit sicherstellt. Die Achse ist aus seewasserbeständigem Messing CW625N, Hebel und Befestigungsmutter sind aus rostfreiem Edelstahl 304.Der Hebel ist mit PVC überzogen (die Farbe kann von der auf dem Foto abweichen).
Marken-Kugelhahn aus der seewasserbeständigen Bronzelegierung CB491K CuSn5Zn5Pb5-B mit vollem Durchgang. Beidseits Innengewinde nach ISO 228/1, die Kugel ist aus hartverchromtem Messing CW617N mit Dichtschalen aus PTFE. Der Hebel ist aus Stahl mit einer speziellen GEOMET Korrosionsbeschichtung, mit rotem PVC-Überzug. Arbeits-Nenndruck PN40.Ein abschließbarer Hebel ist lieferbar (siehe Zubehör).
Muffenschieber mit Gehäuse aus Bronze/Rotguss, schwere Ausführung mit vollem Durchgang beidseits mit Innengewinde.Handrad aus lackiertem Stahl, Spindel aus Messing.Arbeitsdruck max. 16 bar.

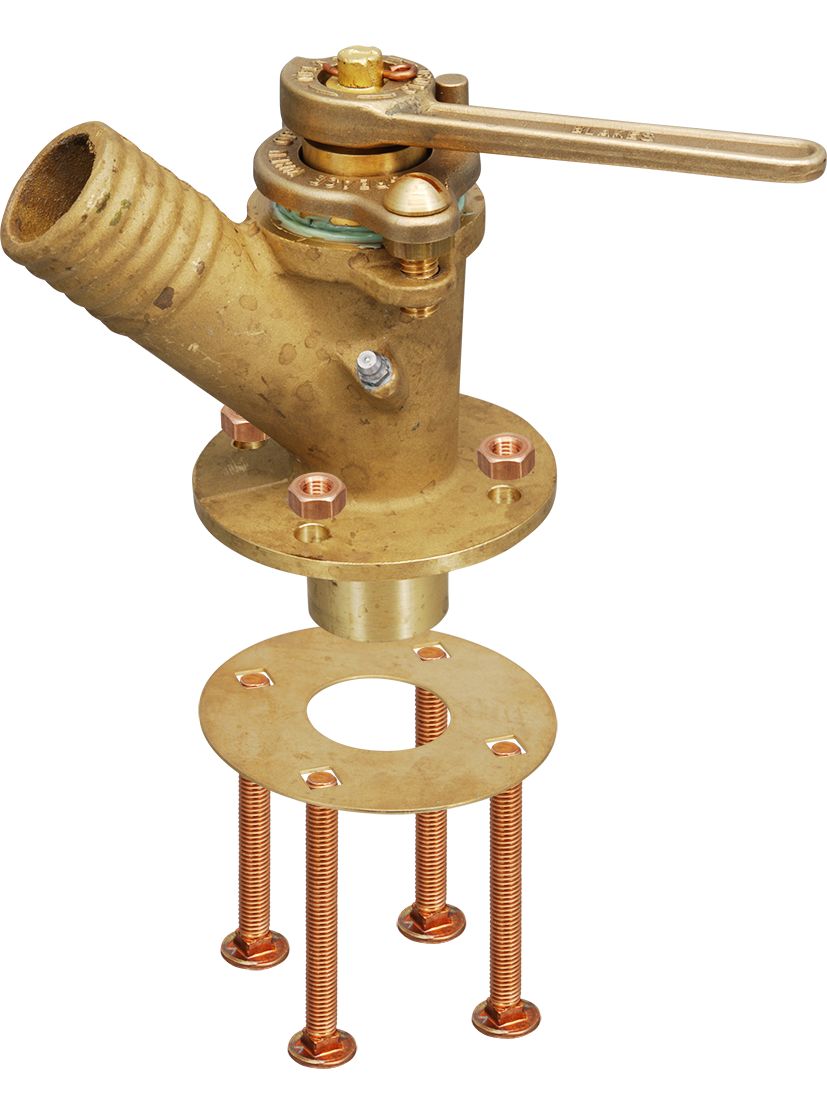

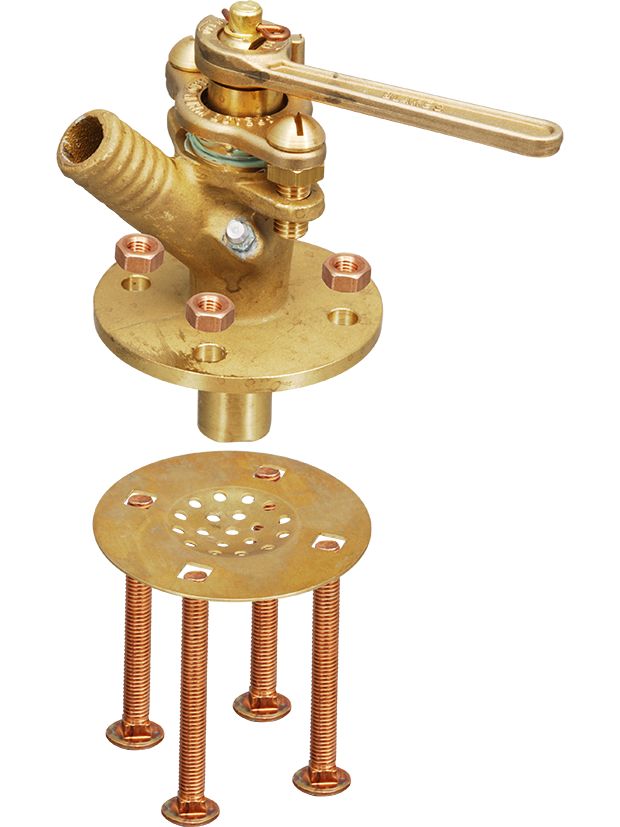

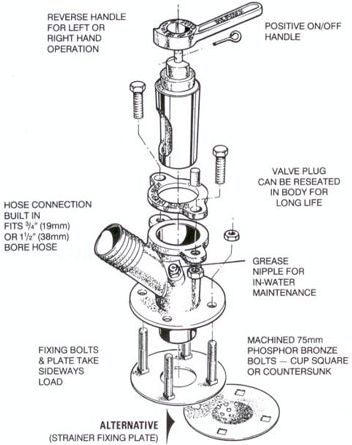

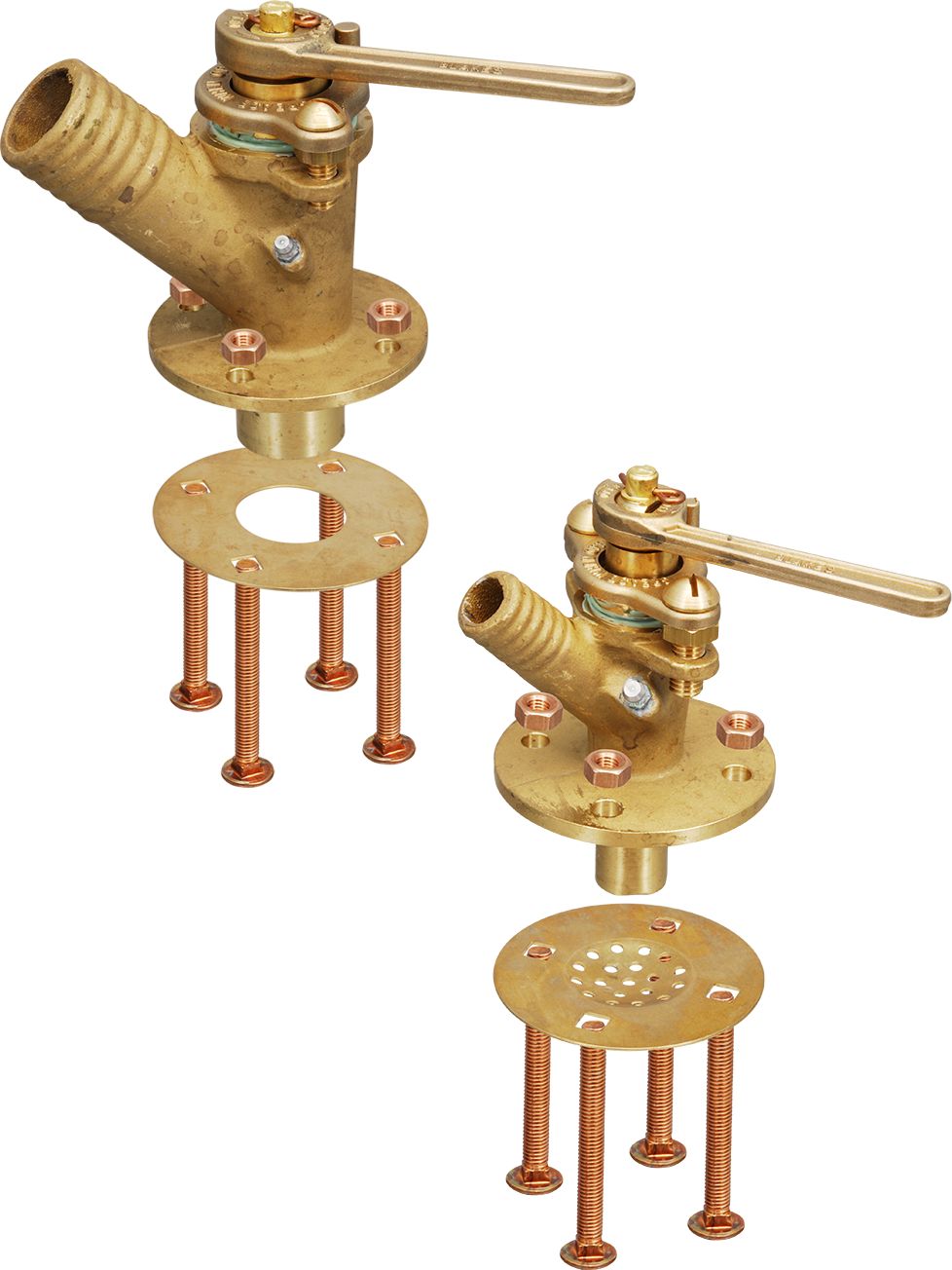

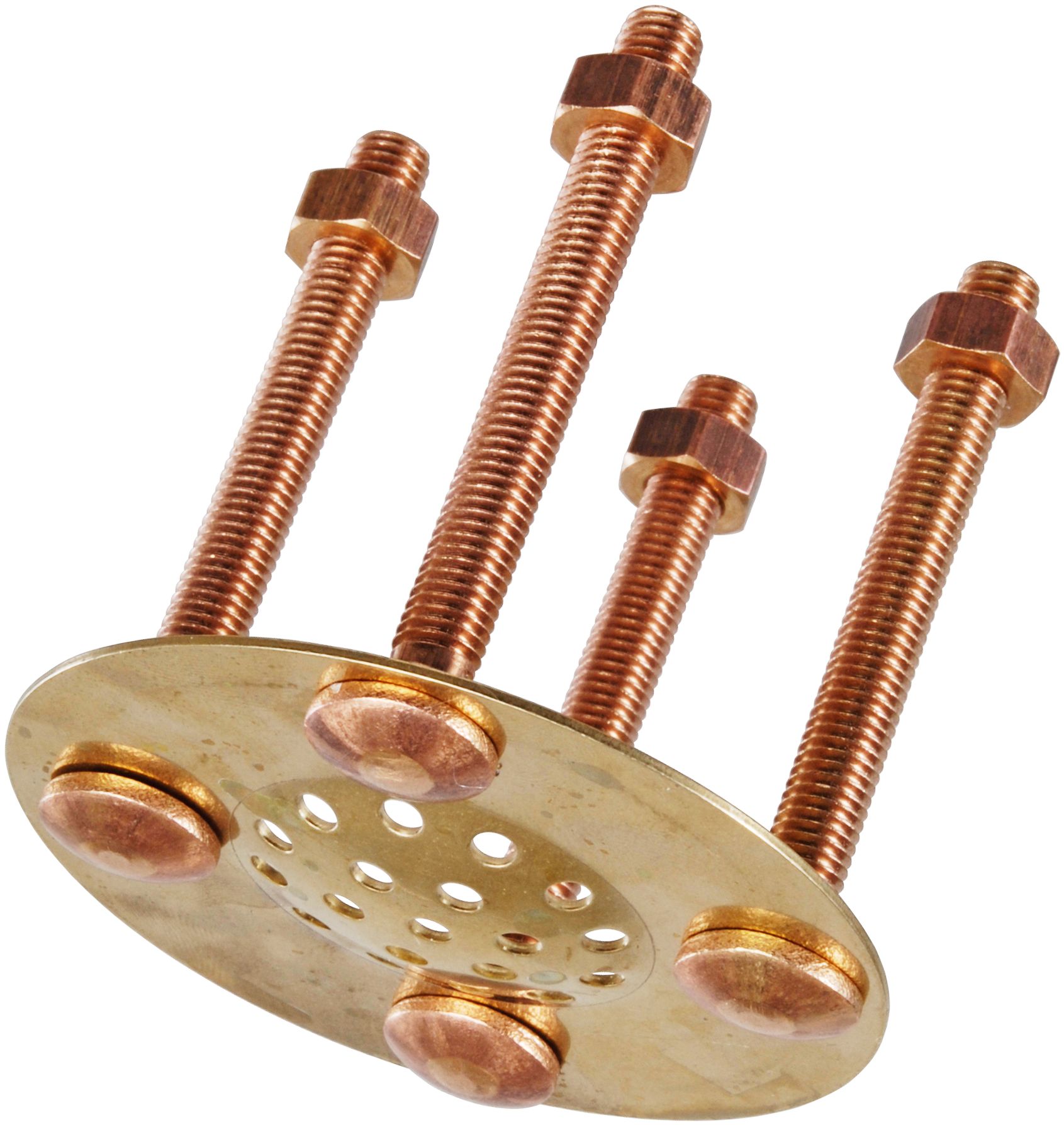

Die Seeventile von BLAKES aus Bronze/Rotguss (seewasserbeständige Bronzelegierung CC491K - CuSn5Zn5Pb5) zeichnen sich durch eine sehr robuste, gut zu wartende Bauweise aus, die jahrzehntelangen Einsatz ermöglicht. Das Öffnen und Schließen des Durchgangs geschieht mittels eines Konus, der keine Dichtung benötigt und von Innen über einen Fettnippel geschmiert werden kann. Der Ventilkorpus, der Stutzen für den Schlauchanschluss und die Borddurchführung sind aus einem Guss, die Montage erfolgt durch eine Verschraubung mit dem Rumpf durch die beiliegenden Bolzen und eine Andruckplatte. Beim kleineren Ventil ist die beiliegende Andruckplatte (4615-119) als Sieb ausgeführt.Besonders geeignet für Ein- und Auslass von Bordtoiletten. Der abnehmbare Bedienhebel ist rechts- oder linksdrehend montierbar und lässt sofort erkennen, ob das Ventil geöffnet oder geschlossen ist.Lloyds Register Type approved.Modellreihe POPULAR PLUSLieferbar für Schlauchanschluss 3/4" (19 mm) und 1 1/2" (38 mm).
Gewicht (g):
500
|
Länge (mm):
71
|
Nenngröße D (Zoll):
3/4"

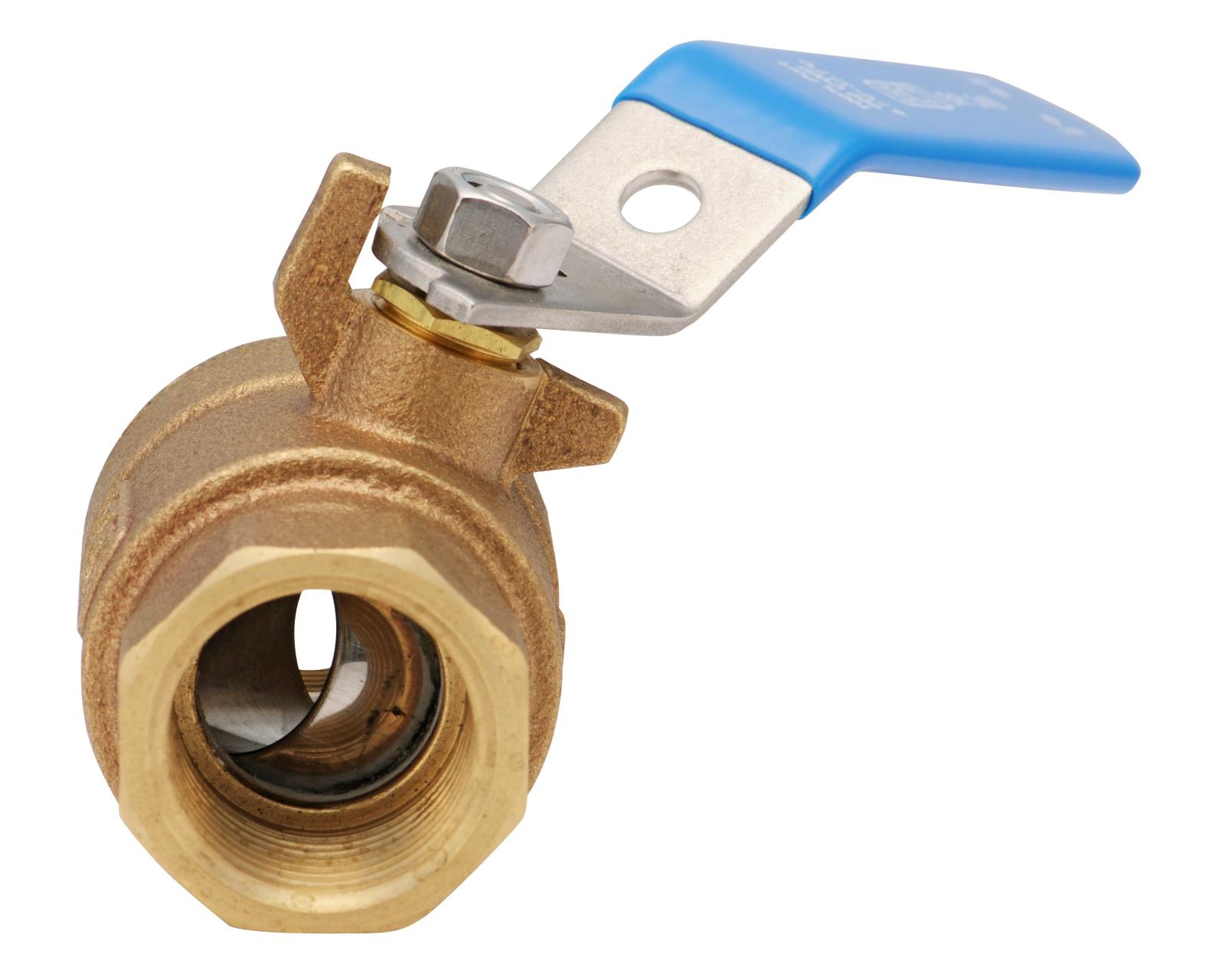

Marken-Kugelhahn aus seewasserbeständiger Bronzelegierung CC490K mit vollem Durchgang und beidseits Innengewinde. Kugel und Achse bestehen aus A4-Edelstahl (AISI 316), die Dichtschalen aus PTFE. Ventilhebel aus A2-Edelstahl (AISI 304) mit blauem Vinyl-Überzug.

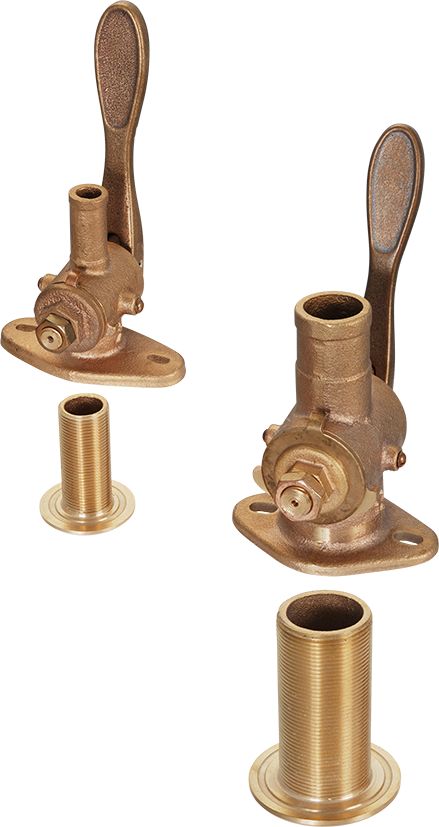

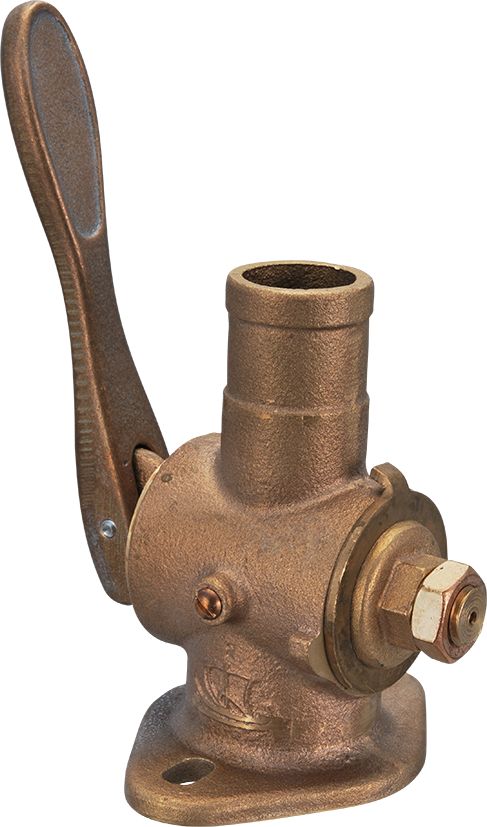

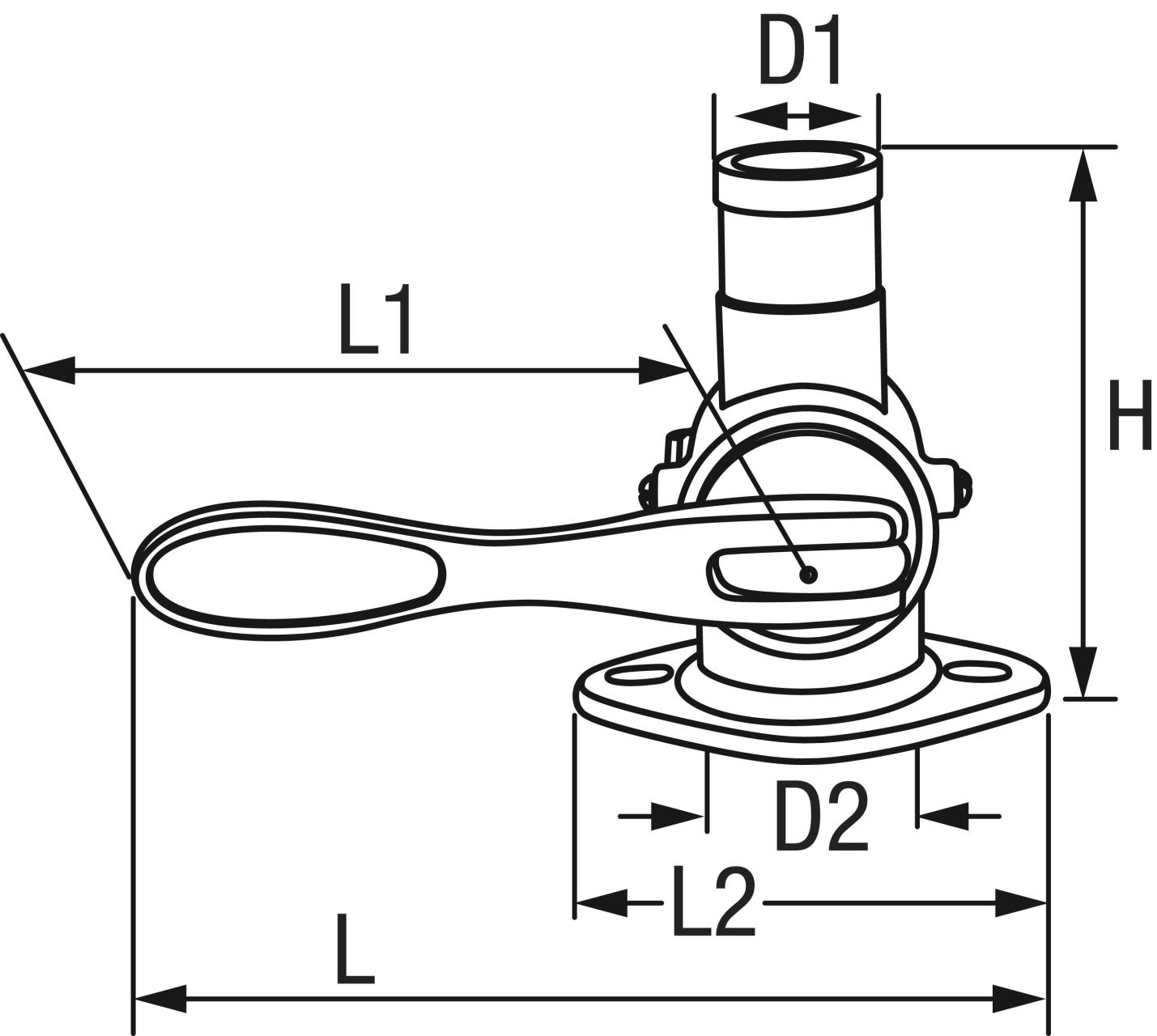

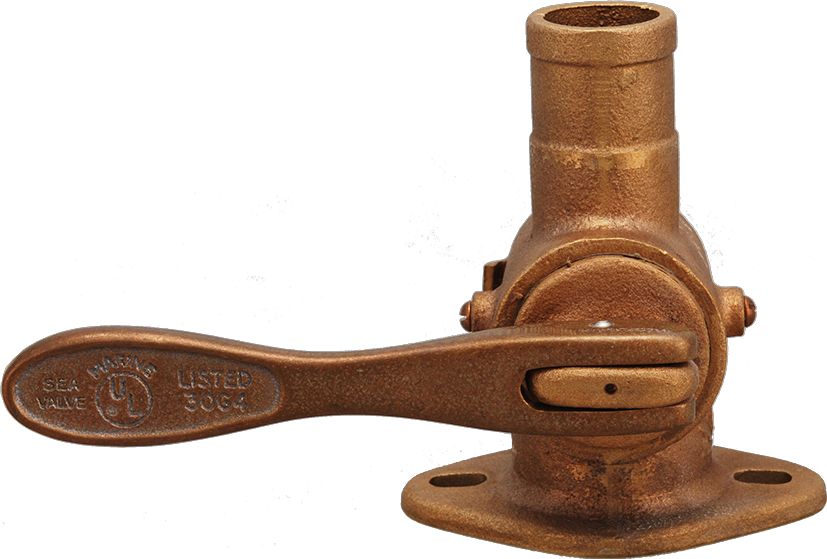

Hochwertiges Seeventil mit konischem Verschlussstopfen, auch bezeichnet als Konus-Seeventil. Mit bordseitigem Schlauchanschluss.Gefertigt aus Bronze/Rotguss (seewasserbeständigen Bronzelegierung CB491K - CuSn5Zn5Pb5-B). Im klassischen Yachtsport jahrzehntelang bewährt.Für Wartungs- und Schmierarbeiten ist das Seeventil einfach zerleg- und wiedermontierbar, zwei Schrauben am Korpus erlauben das Entwässern, um das Ventil gegen Frost zu sichern.Das Ventil des amerikanischen Herstellers SPARTAN wird mit zwei Bolzen direkt bzw. über eine Verstärkungsplatte mit dem Rumpf verbolzt. Eine Standard- Bronze/Rotguss- Borddurchführung (Zusatzartikel - nicht im Lieferumfang enthalten, Art. 1382-720, 1382-723) wird dann von außen in das Innengewinde des Ventils eingeschraubt und gewährleistet sicheren und festen Sitz.Die Unterseite des Ventils ist plan geschliffen, eingegossene Sicken (Rinnen) sorgen für gute Haftung der Dichtungsmasse und für perfekte Dichtigkeit.Der Bronzehebel kann um 180° bewegt werden, die Anschläge geben Sicherheit, dass das Ventil richtig verschlossen wurde. Der Verschlusszustand ist sofort am Hebel erkennbar. Zulassung: UL-Marine-Listing (USA).Die Passenden Bordurchführungen müssen separat bestellt werden und sind als Montagezubehör dringend empfohlen.

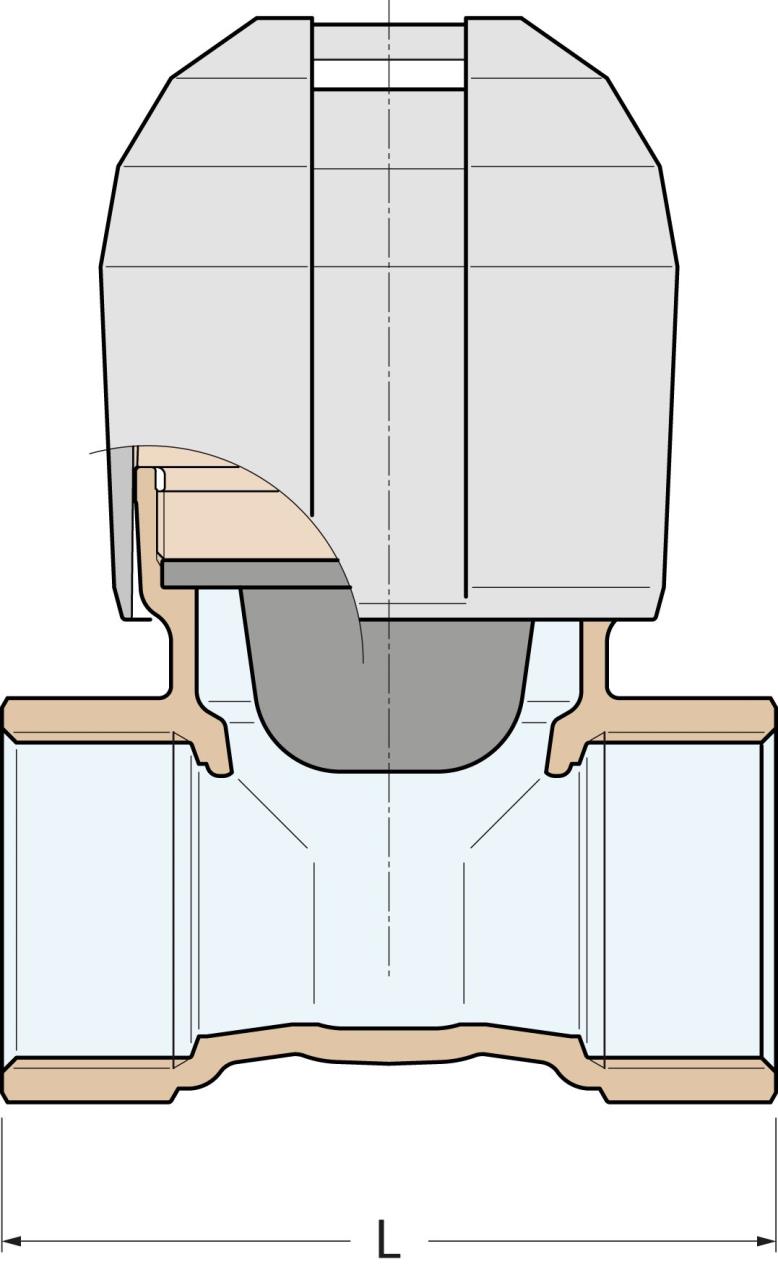

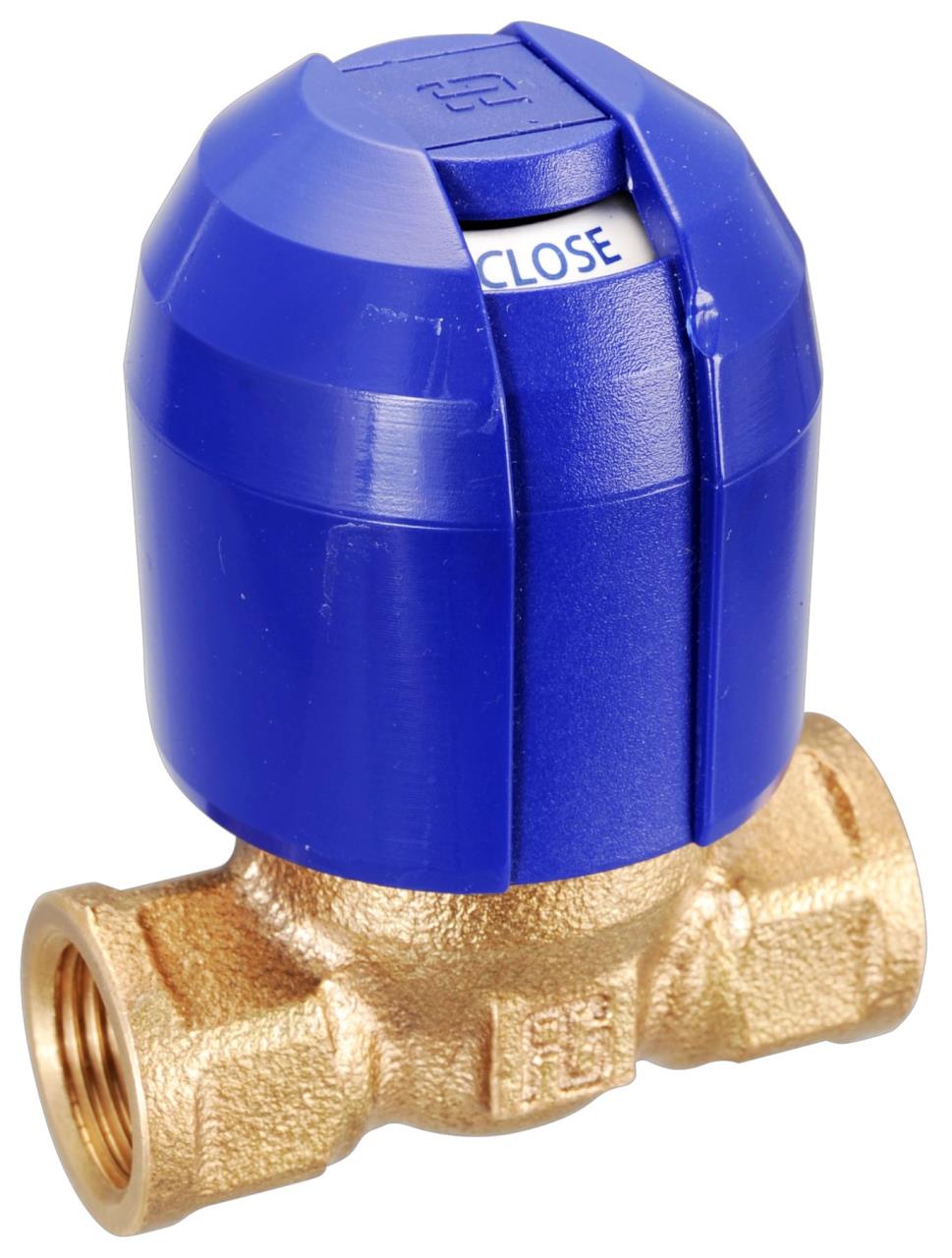

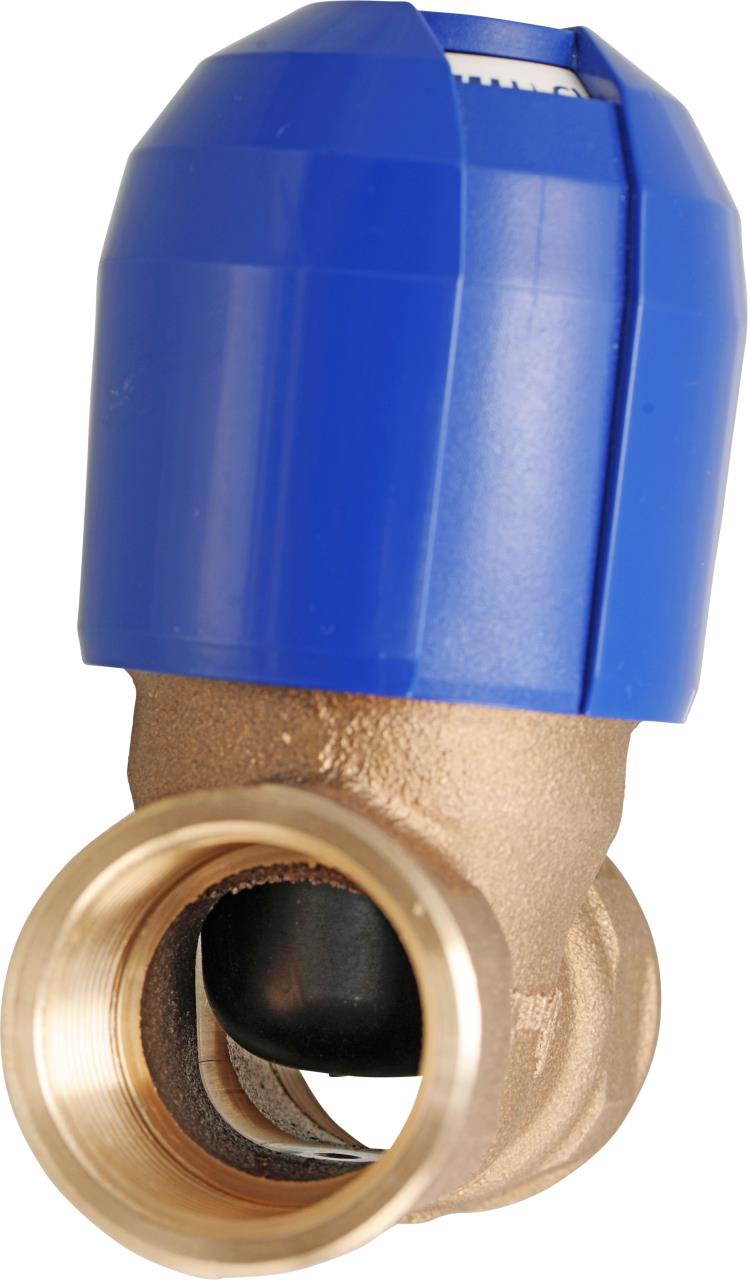

Diese vom Hersteller GUIDI speziell für Anforderungen aus der Schifffahrt entwickelten Ventile stellen eine Alternative zu herkömmlichen Kugelventilen oder Schiebern dar. Die patentierte Konstruktion minimiert das Risiko von Korrosion und Anhaftung der beweglichen Bauteile und stellt die Leichtgängigkeit langfristig sicher.Der Ventilkörper besteht aus der seewasserbeständigen Bronzelegierung CC491K, chemisch betrachtet CuSn5Zn5Pb5-C. Der Verschluss des Durchgangs geschieht durch einen kugelförmigen Sperrkörper aus Hartneopren, der innerhalb einer Spur in eine Aufnahme bewegt wird. Die Bedienung erfolgt ähnlich wie bei einem Schieber durch Drehen - hier mittels kappenförmigen, kompakten Handrads aus feuerbeständigem Kunststoff. Das Handrad hat ein Anzeigefenster für offen und geschlossen (open-close), so dass der Status des Ventils auf einen Blick erkennbar ist.Das Ventil kann in jeder beliebigen Position montiert werden und bietet vollen Durchfluss in beide Richtungen.
Dieser Ventilhebel kann mittels einen verschiebbaren Riegels in offener oder geschlossener Position blockiert werden. Der Riegel lässt dann nicht mehr lösen, und der Kugelhahn ist gegen fremdes Betätigen gesichert.Eine Bohrung im Hebel ermöglicht das Einsetzen eines Vorhängeschlosses oder das Anbringen einer Plombierung. Passend für VIR Kugelhähne aus Rotguss (Bronze).Einige Gebiete in Küstennähe und im Landesinneren sind als "No-Discharge-Zonen" ausgewiesen, in denen die Einleitung von Schiffsabwässern streng verboten ist. Viele dieser Gebiete erfordern abgesicherte bordeigene Rückhaltesysteme. Mit einem abschließbaren Kugelhahn kann dieser Anforderung Rechnung getragen werden.Dieser Artikel passt zu unseren Kugelhähnen aus Rotguss von VIR (Artikel-Nr. 1955-...)
Kugelhahn aus der seewasserbeständigen Bronzelegierung CC491K CuSn5Zn5Pb5-C. Der Edelstahlgriff (AISI 304) ist mit PVC (die Farbe kann von der auf dem Foto abweichen) überzogen.Die Kugel ist aus PPS-Kunststoff, einem Thermoplast mit hervorragender mechanischer und chemischer Beständigkeit. PPS-Kunststoff bleibt auch bei hohen Temperaturen formstabil.Die spezielle Oberflächenbehandlung der Kugel verhindert das Anhaften von Schmutz und Verkrustungen.
Marken-Kugelhahn aus der seewasserbeständigen Bronzelegierung CB491K - CuSn5Zn5Pb5-B mit vollem Durchgang. Beidseits Innengewinde nach ISO 228/1, die Kugel und die Spindel sind für besonders hohe Korrosionsbeständigkeit aus A4-Edelstahl (AISI 316) gefertigt. Der Hebel aus Stahl mit spezieller GEOMET-Korrosionsbeschichtung und rotem PVC-Überzug, Arbeits-Nenndruck PN40.Ein abließbarer Ventilgriff ist lieferbar (siehe Zubhör).
