Schieber Vollbronze-Ausführung GUIDI | TOPLICHT

Um unseren Shop in vollem Umfang nutzen zu können, empfehlen wir Ihnen Javascript in Ihrem Browser zu aktivieren.

Schnellerfassung

Art-Nr.	Gewicht (g)	Gewinde (Zoll)	L (mm)	Preis (Stück)	Lieferzeit	Merken	In den Warenkorb

Beschreibung

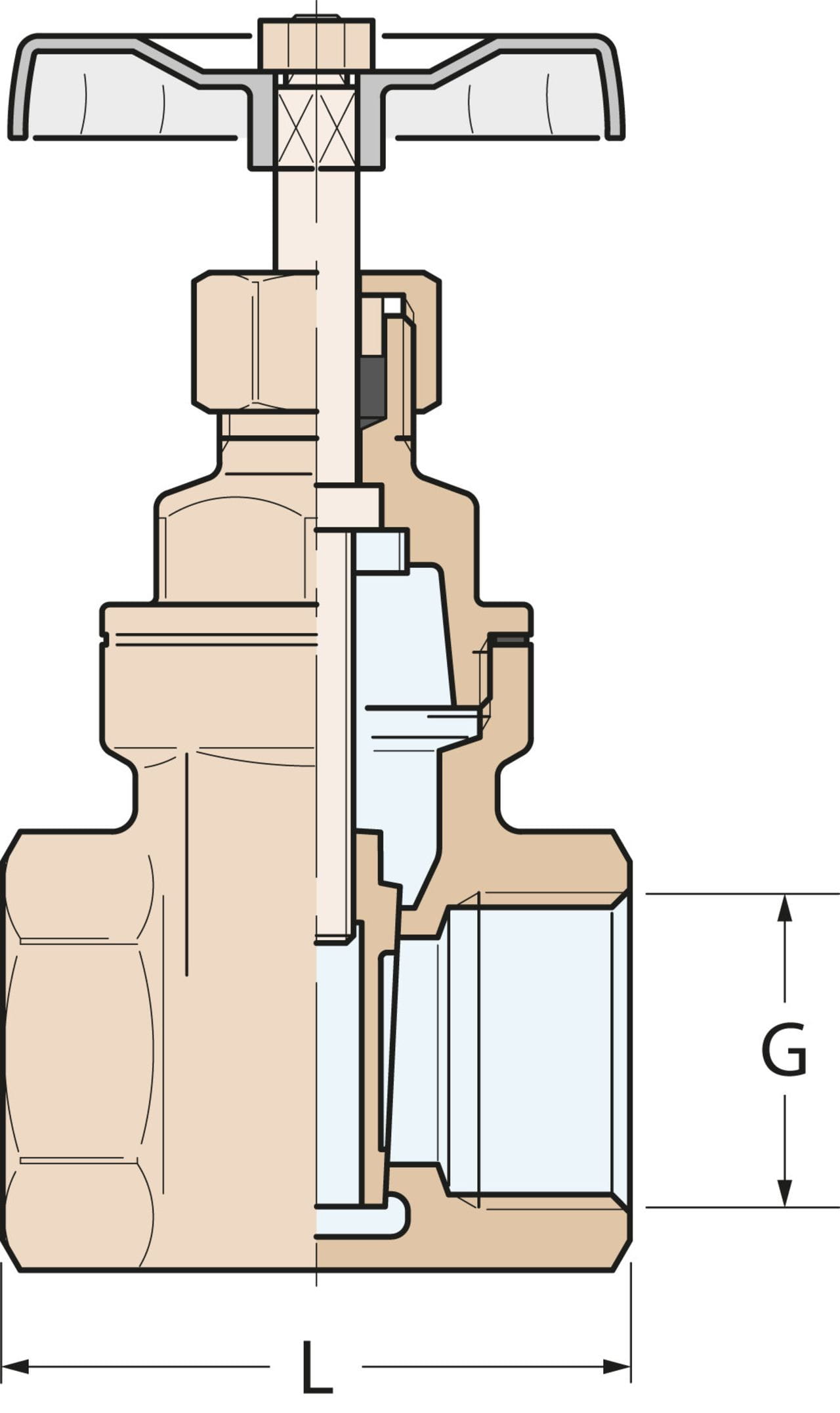

Muffenschieber aus Bronze/Rotguss. Schwere Ausführung mit besonders guter Korrosionsbeständigkeit. Der Korpus sowie die mechanischen Bestandteile Spindel, Spindelaufnahme und Sperrkeil bestehen aus der seewasserfesten Bronzelegierung CC491K, chemisch betrachtet CuSn5Zn5Pb5-C. Stopfbuchsenmutter aus Messing mit Packung aus PFTE. Das lackierte Handrad inklusive der Befestigungsmutter sind aus verzinktem Stahl hergestellt.
Voller Durchgang, beidseits Innengewinde, hergestellt von GUIDI.

Arbeitsdruck max. 25 bar.

Gewindeart: BSP (ISO 228/1)
Gewindeform: zylindrisch, bzw. parallel
Die Gewindegrößen sind Nenngrößen, sie bezeichnen nicht den Gewindedurchmesser.

Hinweis: Bronze/Rotguss-Muffenschieber für Standardanwendungen, auch in größeren Gewindedurchmessern finden Sie unter Ähnliche Produkte.

Downloads

PDF Datasheet EN/IT
