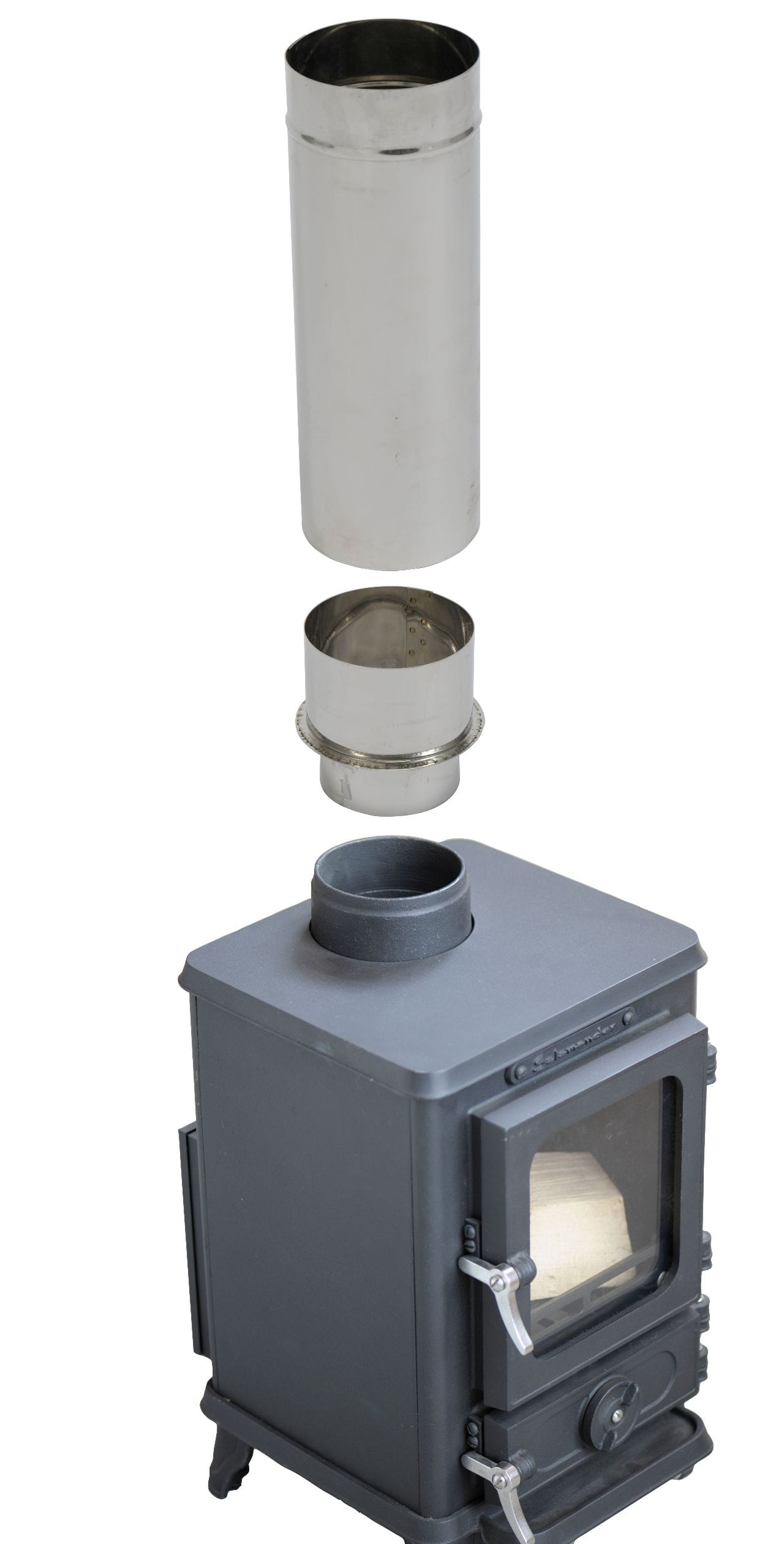

Der kleine Gusseisen-Ofen SALAMANDER SE ist speziell für kleine Räume entwickelt worden. In ihm können Holzscheite, Kohle oder Ökobriketts verbrannt werden. Seine Heizleistung beträgt 4 kW..Der Festbrennstoffofen SALAMANDER SE ist in zwei Varianten erhältlich: als Standardausführung und als Version mit separater Frischluftzufuhr.Die Modelle mit Frischluftzufuhr verfügen über eine integrierte Luftbox auf der Rückseite des Ofens, an die ein mitgelieferter, flexibler Zuluftschlauch aus Edelstahl (Durchmesser: 80 mm) angeschlossen wird. Dieser Schlauch bietet eine variable Länge von 300 mm bis 1250 mm (ausgezogen).Zum Lieferumfang gehören neben dem Zuluftschlauch auch alle notwendigen Installationsmaterialien wie Schlauchschellen und eine Außenblende.Der Wirkungsgrad der Öfen liegt bei sehr guten 81,4 Prozent. Die niedrigen Partikel- und Gasemissionen erfüllen die europäischen ECO DESIGN-Vorschriften und unterschreiten selbst die neuen, strengeren Grenzwerte des HETAS Cleaner Choice Scheme. Dadurch darf der SALAMANDER SE in den sogenannten „rauchfreien Zonen“ in Großbritannien betrieben werden. Das HETAS Cleaner Choice Scheme soll durch strenge Grenzwerte für Rauchemissionen und Feinstaub dazu beitragen, die Luftqualität im Vereinigten Königreich zu verbessern.Mit dem benutzerfreundlichen Luftregler an der Vorderseite des Ofens kann die sekundäre und tertiäre Luftzufuhr exakt eingestellt werden. Die Brenngeschwindigkeit und das Flammenbild lassen sich so sehr genau kontrollieren. Der vorgewärmte Tertiärlufteinlass sorgt mit für die effiziente, saubere Verbrennung. Die Sekundärverbrennungstechnologie hält das große Sichtfenster sauber.Die Installation ist nicht nur an Bord von Schiffen, sondern auch in Bauwagen oder fahrbaren Tiny Houses möglich.Der Abgasrohranschluss hat einen Innendurchmesser von 4“ (100 mm) und einen leicht konischen Außendurchmesser von 115 mm. Dies bedeutet, dass Rohre mit einem Außendurchmesser von 100 mm in den Flansch gesteckt werden können oder Rohre mit einem Innendurchmesser von 115 mm aufgesteckt werden können.Für unsere REFLEKS Edelstahlrohre der Größe 114 mm bieten wir einen Adapter an, so dass das gesamte REFLEKS Abgasrohrsystem verwendet werden kann.Zubehör:4356-100: Ofen-Unterbau zur Erhöhung des Ofens um 158 mm, das schafft auch Platz für Feuerholz.4356-101: Abgasflansch 90° ermöglicht die Montage des Abgassystems an der Rückseite des Ofens anstatt an der Oberseite.4356-103: Vermiculitplatten können gegen die seitlichen, gusseisernen Wärmespeicherplatten im SALAMANDER SE ausgewechselt werden. Der SALAMANDER SE wird standardmäßig mit Wärmespeicherplatten aus Gusseisen geliefert. Im Vergleich zu Gusseisenplatten heizt sich der Feuerraum mit Vermiculitplatten aufgrund seiner isolierenden Eigenschaften wesentlich schneller auf, wodurch der Wirkungsgrad des Kaminofens erhöht wird.4356-108: Abnehmbare Kochplatte, erhöht die thermische Masse des SALAMANDER Ofens um 7 kg . Die Platte vergößert die Kochfläche erheblich.Eine Nutzung ist nur möglich wenn das Abgasrohrsystem an der Rückseite des Ofens montiert ist.4356-109 + 4356-110: Hitzeschutz, stabile Stahlkonstruktion zur Abschirmung des heißen Ofens gegen umliegende Wände und Möbel. Bei Verwendung des SALAMANDER Ofens mit Untergestell ist der hohe Hitzeschutz zu verwenden.Der Hitzeschutz wird in vier Teilen geliefert und ist schnell und einfach zu montieren.4282-115: Abgasrohr-Adapter, für REFLEKS Edelstahlrohre der Größe 114 mm.4356-210 + 4356-211 Messingbeschläge UmrüstsatzErsatzteile:Diese Artikel werden bei jedem Ofen mitgeliefert, sind aber auch als Ersatz erhältlich.4356-104: Glasscheibe als Ersatzteil falls die Scheibe im Ofen beschädigt wird und ersetzt werden muss.4356-105: Multitool, Werkzeug zum Bedienen des heißen Ofens. Rüttelrost, Luftregelung, Ascheschublade und Türen können bedient werden ohne sich die Finger zu verbrennen.4356-106 Feger und Schaufel zum Reinigen des Ofens.4356-107 Türverschluss
Der LITTLE RANGE ist eine Weiterentwicklung des bewährten Festbrennstoffofens SALAMANDER.Dieser kleine Herd ist die ideale Wahl für Räume, in denen der Platz begrenzt ist, aber dennoch Wert auf eine befeuerbare Heizmöglichkeit gelegt wird, auf der auch gekocht oder in der gebacken werden kann.Der Einbau ist nicht nur an Bord von Schiffen möglich, sondern auch in Bauwagen oder fahrbaren Tiny Houses.Wie im SALAMANDER können auch im LITTLE RANGE Holzscheite, Kohle oder Ökobriketts verbrannt werden. Durch die Ergänzung eines gut dimensionierten Backofens wurde die Kochfläche auf dem Ofen deutlich vergrößert. Beim LITTLE RANGE besteht die Kochfläche aus einer Edelstahlplatte, die zum Reinigen leicht abgenommen werden kann.Die verschiedenen Temperaturen, die auf der Oberfläche der Kochplatte zur Verfügung stehen, ermöglichen das gleichzeitige Kochen einer Reihe von Produkten mit unterschiedlichem Wärmebedarf.Der Abgasrohranschluss verfügt über einen Innendurchmesser von 4 Zoll (100 mm). Dies ermöglicht die Installation von Rohren mit einem Außendurchmesser von 100 mm im Flansch.Abmessungen:LITTLE RANGE: 715 x 630 x 400 mm (B x H x T)Edelstahl-Kochplatte: 667 x 216 mm (B x T)Innenraum Backofen: 300 x 220 x 220 mm (B x H x T)Der Ofen liefert 4,3 kW Heizleistung.Ersatzteile:Diese Artikel werden bei jedem Ofen mitgeliefert, sind aber auch als Ersatz erhältlich.4356-104: Glasscheibe als Ersatzteil falls die Scheibe im Ofen beschädigt wird und ersetzt werden muss.4356-105: Multitool, Werkzeug zum Bedienen des heißen Ofens. Rüttelrost, Luftregelung, Ascheschublade und Türen können bedient werden ohne sich die Finger zu verbrennen. 4356-106 Feger und Schaufel zum Reinigen des Ofens. 4356-107 Türverschluss.
Rohrstutzen mit Zuluftklappe zur Zugregulierung und Leistungsverbesserung der REFLEKS-Öfen.Die Abgasbelüftung wird direkt über dem Ofen installiert und führt bei Bedarf automatisch Zuluft in die Abgasrohrleitung.Zu empfehlen bei langen oder problematischen Abgasführungen.Länge 330 mm.

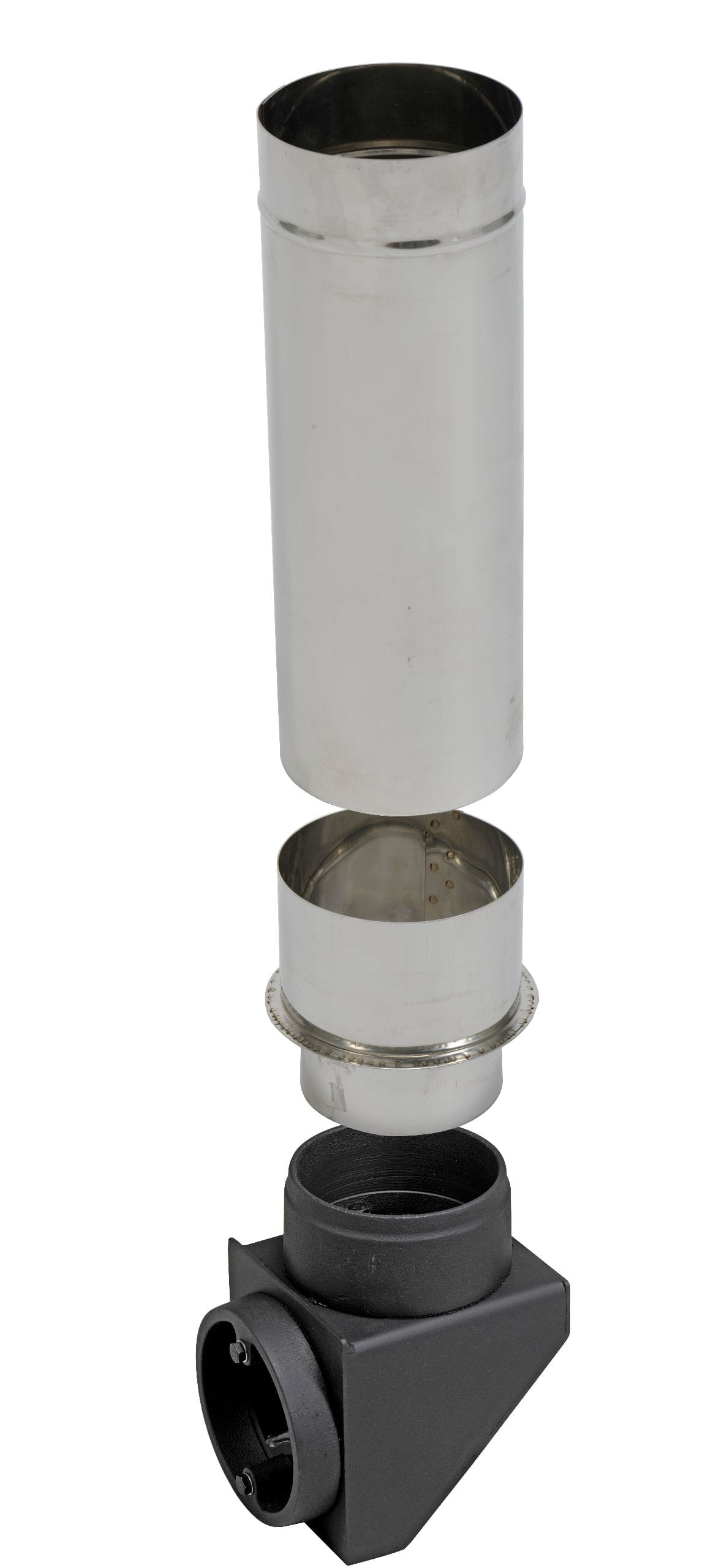

Passend zu den Abgasrohren des Refleks - Heizsystems.Für REFLEKS- und andere Öl- oder Feststofföfen mit passendem Abgas - Ausgang.Gefertigt aus säurefestem Edelstahl (Wandstärke 0,6 mm).Zum Zusammenstecken: Leicht konisch mit einseitig eingepresster Muffe.
Passend zu den Abgasrohren des Refleks - Heizsystems.Für REFLEKS- und andere Öl- oder Feststofföfen mit passendem Abgas - Ausgang.Gefertigt aus säurefestem Edelstahl (Wandstärke 0,6 mm).Zum Zusammenstecken: Leicht konisch mit einseitig eingepresster Muffe.
Passend zu den Abgasrohren des Refleks - Heizsystems.Für REFLEKS- und andere Öl- oder Feststofföfen mit passendem Abgas - Ausgang.Gefertigt aus säurefestem Edelstahl (Wandstärke 0,6 mm).Zum Zusammenstecken: Leicht konisch mit einseitig eingepresster Muffe.
Diese Abgasrohre passen zum Refleks - Heizsystem und anderen Öl- oder Feststofföfen mit passendem Abgas - Ausgang.Gefertigt aus säurefestem Edelstahl (Wandstärke 0,6 mm).Zum Zusammenstecken: Leicht konisch mit einseitig eingepresster Muffe.
Passend zum Abgasrohr-System REFLEKS 90 mm, um den kleinen ASPIROMATIC-Entlüfter (Art-Nr. 1836-160) aufzusetzen.Edelstahl, 1,0 mm Wandstärke.Durchmesser 95/150 mm, Höhe 95 mm.
Berührschutz für Abgasrohre, die in bewohnten Räumen verlegt werden.Lieferbar in Edelstahl-, Messing- oder Kupferblech.Die Verbrennungsgefahr durch Berühren wird gemindert, trotzdem kann dei Abwärme des Rohres genutzt werden.Passend zu den REFLEKS Abgasrohren mit einem Durchmeser 70 mm oder 90 mm.Die Berührschutzbleche werden auf das Abgasrohr aufgesteckt und mit zwei Edelstahlschellen fixiert, die im Lieferumfang enthalten sind.Der Abstand zum Abgasrohr beträgt 15 mm.
Solider, schwerer Deckel aus Bronze, der für einen sicheren Verschluss des Abgassystems des Schiffsofens oder der Schiffsheizung sorgt. Passend für unsere Bronze Decksdurchführung, sowie die Edelstahl Decksdurchgänge von RFLEKS.Der Bronzedeckel wird mit einer kleinen Rändelschraube fixiert und gesichert.
Klassische Abgas-Decksdurchführung aus Gussbronze, abgestimmt auf die entsprechenden Schornsteine, Ofenrohre und Abgasrohre für unsere Refleks-Dieselöfen und den Feststoff-Schiffsofen HOT POT von Davey. Die solide, schiffige Ausführung dieser Schornstein-Aufnahme erhöht die stilechte Anmutung des Decksbereichs von klassischen Wasserfahrzeugen und traditionellen Booten. In die Decksplatte ist eine Kühlrinne eingelassen, die mit Wasser gefüllt die Hitzeeinleitung ins Deck verringert und gleichzeitig Versottungen auffängt, die eventuell aus Ofenrohr oder Abgasausgang austreten. Zur Verschraubung hat die Decksplatte vier gebohrte und gesenkte Befestigungslöcher. Für die Zeit in der an Bord nicht geheizt wird, bieten wir für diese Schornstein-Decksdurchführung auch eine passende Verschlusskappe aus Bronze an.
Decksdurchführung mit runder, geneigter Decksplatte.Gefertigt aus Edelstahl.Lieferbar in verschiedenen Winkeln zur Anpassung an die Dachneigung.Passend zu den REFLEKS Abgasrohren.
Einzelteile zur Montage einer Decksdurchführung, die genau zu Ihrer Dachneigung passt.Rohr, runde Decksplatte und Decksflansch zum Verschweißen vor Ort.Gefertigt aus Edelstahl.Passend zu den REFLEKS Abgasrohren.
Wandstärke 0,6 mm, isoliert mit 10 mm Steinwolle.Vor allem bei niedrigsten Temperaturen sind doppelte Abgasrohre im Außenbereich wichtig, da der Zug durch sehr kalte Rohre stark eingeschränkt werden kann.
Wandstärke 0,6 mm, isoliert mit 10 mm Steinwolle.Vor allem bei niedrigsten Temperaturen sind doppelte Abgasrohre im Außenbereich wichtig, da der Zug durch sehr kalte Rohre stark eingeschränkt werden kann.
Wandstärke 0,6 mm, isoliert mit 10 mm Steinwolle.Vor allem bei niedrigsten Temperaturen sind doppelte Abgasrohre im Außenbereich wichtig, da der Zug durch sehr kalte Rohre stark eingeschränkt werden kann.
Da die Brennertöpfe in allen REFLEKS-Ölöfen aus Stahlblech gefertigt werden, kann schon mal nach Jahren ein Ersatz erforderlich werden. Die Töpfe werden komplett mit angeschweißtem Einlaufrohr geliefert, mit Flammführungsringen aus Edelstahl sowie bei den kleinen Brennern 66M, 71M, und 62M mit der Glühspirale (Katalysator) aus Edelstahl.Bei den größeren Brennern sind diese separat zu bestellen.Weiterhin lieferbar sind hier nicht aufgeführte Ersatzteile für REFLEKS-Öfen wie Brennerringe, komplette Innenöfen, Heizschlangen.
Brennkammereinsatz mit Katalysatorfunktion; zur Verbesserung des Brennvorgangs, vor allem bei niedriger Regelung.Alle neuen REFLEKS-Öfen, mit Ausnahme der Öfen 60/61, sind bereits mit diesen Spiralen ausgerüstet.
Brennkammereinsatz mit Katalysatorfunktion; zur Verbesserung des Brennvorgangs, vor allem bei niedriger Regelung.Alle neuen REFLEKS-Öfen der Serie 62 sind bereits mit dieser Glühspirale ausgerüstet.
Brennkammereinsatz mit Katalysatorfunktion; zur Verbesserung des Brennvorgangs, vor allem bei niedriger Regelung.Alle neuen REFLEKS-Öfen sind bereits mit diesen Spiralen ausgerüstet.
Brennkammereinsatz mit Katalysatorfunktion; zur Verbesserung des Brennvorgangs, vor allem bei niedriger Regelung.Alle neuen REFLEKS-Öfen sind bereits mit diesen Spiralen ausgerüstet.
Ölregler des Herstellers TOBY made in Switzerland, von REFLEKS speziell für die verschiedenen Öfen vorjustiert. Der TOBY-Ölregler DVR VR 5 ist ein seit Jahrzehnten bewährter Einkammer-Regler für Ölheizgeräte, die nach dem Vergasungsprinzip arbeiten. Der Regler dient zur Dosierung des Ölzuflusses und damit zur Regulierung der Heizleistung. Gleichzeitig ist er das Sicherheitsventil des Ofens.Da seit 2012 die bis dahin von REFLEKS verwendeten CC-Regler nicht mehr hergestellt werden, gab es im Laufe des Jahres die Umstellung auf den TOBY-Regler.Die von REFLEKS voreingestellten TOBY-Ölregler werden mit eingebautem Sicherheitsabsperrventil mit Schmelzsicherung zur automatischen Abschaltung bei Überhitzung des Ofens bzw. bei Umgebungstemperaturen über 100°C geliefert.Die Regler sind für Kupferrohre mit einem Durchmesser von 8 mm geeignet.Der Ölregler hat 3 Anschlüsse (siehe Foto):A. EinlassB. Ausgang zum OfenC. Überlauf An A. und C. befinden sich Klemmringverschraubungen, an die ein 8 mm Kupferrohr angeschlossen werden kann.Für die Verbindungsleitung zwischen dem Ölregler (Anschluss B.) und dem Ofen ist ein 8 mm Kupferrohr mit beidseitiger Bördelung zu verwenden (siehe Art-Nr. 4292-006).
Die Abgashaube der dänischen Fischer.Diese Haube bietet die sicherste Zugregulierung und ist besonders fallwindsicher.Passend zu den doppelwandigen Abgasrohren.
Schlanke Abgashaube Typ YACHT.Die Ausführung dieser Haube gewährt einen sehr sicheren und guten Zug.Regensicher und sehr kompakt.Die gerundeten Kanten verhindern das Verhaken von Leinen.
Rotierender Lüfter aus Edelstahl, der auch als Abgaslüfter für alle Ofentypen geeignet ist, fallwindsicher und zugfördernd.Der kugelgelagerte Sauglüfterkopf (klappbar) wird vom Wind angetrieben.Flansch aus DURAL-INOX-Leichtmetall. Lieferbar ist auch eine Version 240 C mit quadratischer Grundplatte (330 x 330 mm) für Querschnitte von 200 x 200 bis 250 x 250 mm.Die beiligenden Befestigungsbolzen ermöglichen die Montage auf Rohren unterschiedlicher Durchmesser.Die Leistungsangaben beziehen sich auf ca. 10 kn (3 Beaufort) Windgeschwindigkeit.
Sicherheitsabsperrventil für den TOBY Ölregler mit einer Schmelzsicherung für eine automatische Absperrung der Zuleitung im Falle einer Überhitzung des Ofens bzw. der Umgebungstemperatur. Geeignet für Rohre mit 8 mm Durchmesser, mit Quetschverschraubungen.
Alle REFLEKS-Heizungssysteme mit Wasserkreislauf sollten mit diesem Absperrventil ausgerüstet werden.Das KBB Feuerschutzventil ist ein kompaktes Ventil in korrosionsbeständiger, nicht brennbarer Ausführung, das rein mechanisch arbeitet und keine Stromversorgung benötigt.Der Temperaturfühler ist über eine fest verlötete Kapillarleitung mit dem Ventil verbunden.Sobald die Temperatur am Fühler den eingestellten Wert (90°) überschreitet, wird die Ölzufuhr zum Ofen durch das Ventil umgehend unterbrochen.Das Ventil bleibt geschlossen, bis der Rückstellknopf gedrückt wird.Man kann das Ventil auch manuell auslösen, indem man den Rückstellknopf zieht.Das Ventil (Lieferung mit Anschlussmaterial für Rohrleitungen 8 mm, beidseitig Schneidringverschraubung SR 8mm) wird in die Ölversorgungsleitung unmittelbar vor dem Regler eingebaut.Der Temperaturfühler misst die Vorlauf-Heißwassertemperatur in der Nähe des Ofens. Bei Überschreiten der eingestellten Temperatur (90°C) wird die Ölzufuhr sofort abgesperrt.Zum Anschluss des Fühlers an die Heizungsverrohrung ist ein T-Stück aus Kupfer mit zwei Rohrverschraubungen mit Außengewinde G ½“ zu verwenden (bitte separat bestellen Artikel-Nr. 4292-100). Die senkrechte Abzweigung des T-Stücks hat dabei keinen direkten Zugang zum Wasserkreislauf der Heizungsanlage, sondern ist auf das Wasserführende Rohr aufgelötet und dient zur Aufnahme des Temperaturfühlers.Es ist bei der Installation darauf zu achten das die Kapillarleitung auf keinen Fall geknickt wird. Länge der Fühlerleitung 200 cm.
Wandhalterung für REFLEKS-Öfen der Serie 66M ohne Warmwasserspirale.Diese stabile Wandhalterung dient zur sicheren Befestigung von REFLEKS-Öfen der Serie 66M an Bord. Sie ermöglicht die freitragende Montage an einer Schottwand und sorgt für den notwendigen Abstand zu angrenzenden Bauteilen. Durch die Wandmontage bleibt der Bodenbereich frei und kann leichter gereinigt werden. Die Halterung eignet sich besonders für den Einbau in beengten Schiffsinnenräumen, in denen eine Bodenmontage nicht möglich oder nicht erwünscht ist.Die Halterung wird mit dem Ofenkörper vernietet.
Schmale Reflektorplatte zur Wärmeisolierung hinter Abgasrohren.Edelstahlblech.Abmessungen:Höhe 50,0 cm Breite 15,0 cm.Lieferbar in flacher oder gewinkelter Ausführung.Die flache Platte muss mit Abstandhaltern oder mit einer ausreichenden Isolierung versehen werden, während die abgewinkelte Platte direkt montiert werden kann.
