CASSENS & PLATH TYPE/21 Steuerkompass / Peilkompass

ab 1.550,00 € *

inkl. MwSt. zzgl. Versandkosten

MED-/SOLAS-Zulassung (siehe unter "Downloads & Informationen" weiter unten auf dieser Seite).

Professioneller Kompass CASSENS & PLATH TYPE/21. Der schwere Flachglaskompass mit kardanischer Aufhängung ist in zwei Versionen verfügbar.

Der TYPE/21 Peil-/Reflexionskompass ist mit einem Messing-Gradring ausgestattet. Auf dem oberen Deckelglas befindet sich außerdem das Zentrumsstück aus Messing, auf das der Peildiopter (als Extra verfügbar) aufgesteckt wird. Damit wird die Durchführung von Peilungen möglich.

Der Peil-/Reflexionskompass ist zum Einsatz in Reflexions-Kompassanlagen sowie einem Peilstand geeignet.

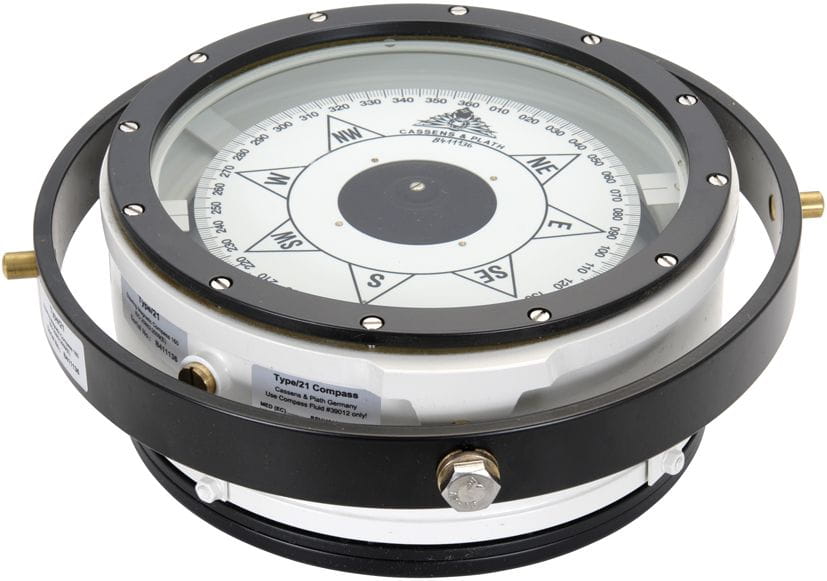

Der TYPE/21 Steuerkompass entspricht dem Peil-/Reflexionskompass, jedoch ohne Peilring und Zentrumsstück. Der Außenring ist hier schwarz.

Der Steuerkompass wird als Decken- oder Tischsteuerkompasse eingesetzt oder kommt in Reflexionsaufsätzen zum Einsatz.

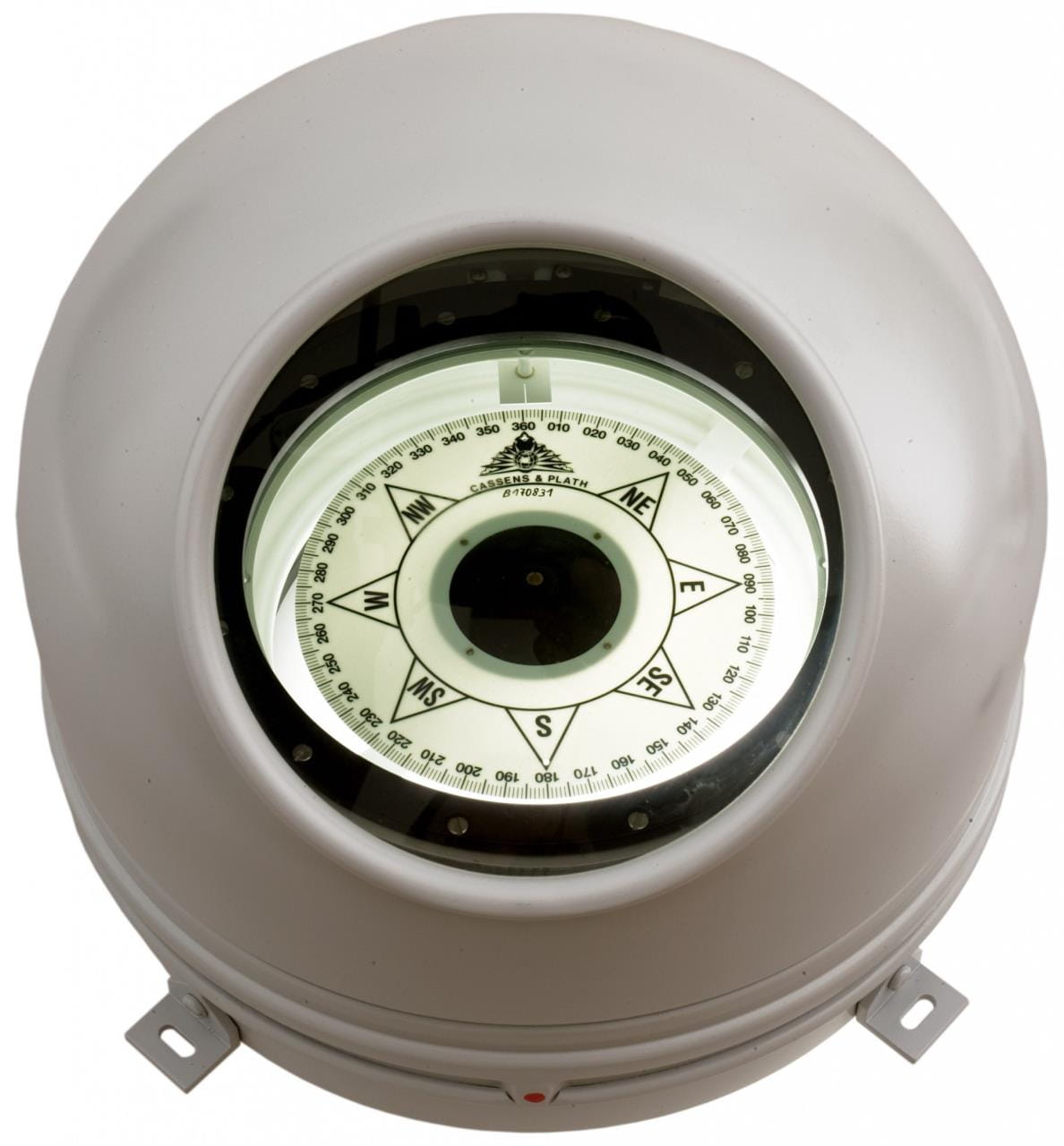

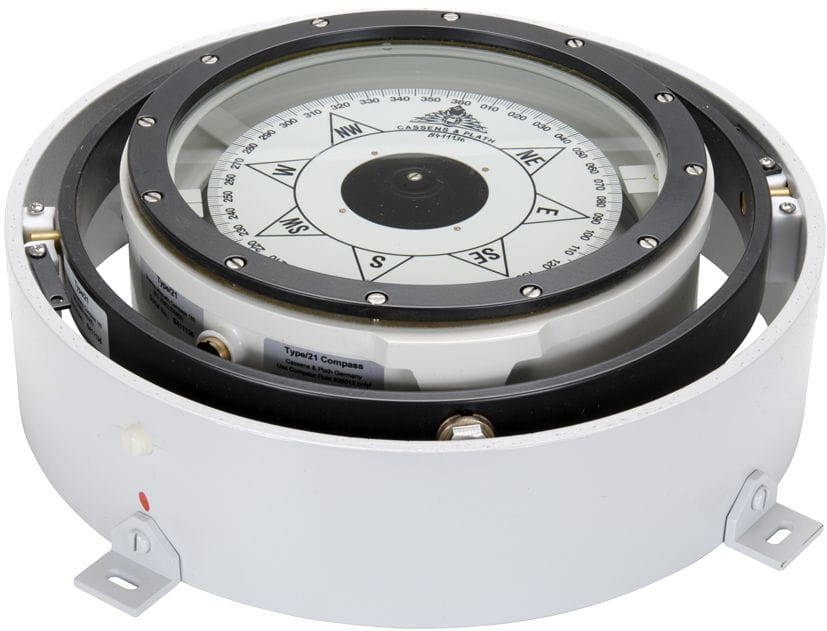

Der TYPE/21 Steuerkompass im Tischaufsatz mit Haube ist im Tischaufsatz/160 kardanisch (in Längsschiffsrichtung aufgehängt) gelagert. Der Tischaufsatz ist für die Küstennavigation zugelassen. Auf diesen GFK-Unterring wird die Messinghaube mit Einsicht aufgesetzt.

Das ebenfalls zum Lieferumfang gehörende 24V-Beleuchtungselement beleuchtet die Rosenkarte von der Oberseite.

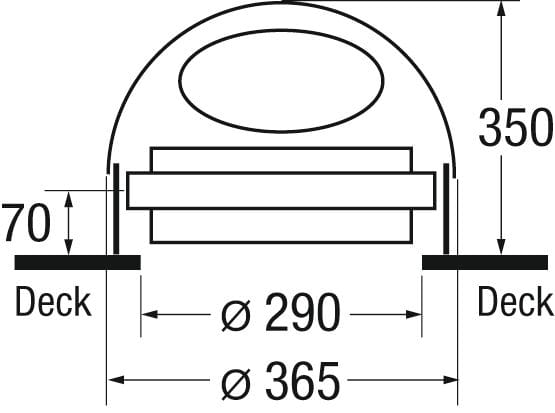

Um eine freie Neigung des Kompasses zu ermöglichen, muss das Deck mit einem entsprechenden Ausschnitt versehen werden.

Technische Daten:

  • Rosendurchmesser 160 mm (6½")
  • Rosendruck Nord unter Nord (Nord unter Süd als kostenpflichtiges Extra möglich)
  • 1°-Teilung
  • 3-stellige Ziffern alle 10°
  • 8 Kardinal-/ Interkardinalpunkte extra markiert
  • Je 1 Steuerblende voraus und achteraus
  • 1°-Teilung auf dem Gradring des Peilkompasses
  • Längsschiffsaufhängung, mit Lagerbuchsen aus Bronze
  • vibrationsfeste Dehnungsmembrane

Unter "Zubehör & Ersatzteile" finden Sie weiter unten auf dieser Seite folgende Extras:

  • Ein Paar Kompassarme für die Verwendung als Tischkompass (Artikel-Nr. 3730-102)
  • Peildiopter (Artikel-Nr. 3730-105)
  • Steuerlinse (Artikel-Nr. 3730-108)
  • Beleuchtungselement 12 oder 24 Volt (Artikel-Nr. 3730-112 und -124)
  • Aufbaudimmer Beleuchtung 24 Volt (Artikel-Nr. 3730-106)
  • B+C-Kompensierung (Artikel-Nr. 3730-101)
  • D-Kompensierung (Artikel-Nr. 3730-107)
  • Hölzerner Aufbewahrungskasten (Artikel-Nr. 3730-109)







  • Fragen zum Artikel?
  •
    Artikelnummer Beschreibung Rose (mm) D (mm) D1 (mm) D2 (mm) H (mm) Artikel Preis (Stück) Lieferzeit Menge
    3730-021 Peil-/Reflexionskompass 160 225 275 300 100 CASSENS & PLATH TYPE/21 Peilkompass 160mm-Rose/N-N
    Art.Nr.: 3730-021
    H (mm): 100
    D (mm): 225
    D2 (mm): 300
    D1 (mm): 275
    Rose (mm): 160
    Beschreibung: Peil-/Reflexionskompass
    1.650,00 €*
    netto: 1.386,55 €

    ca. 5 Werktage

    1.650,00 €*
    netto: 1.386,55 €

    ca. 5 Werktage

    3730-022 Steuerkompass 160 225 275 300 100 CASSENS & PLATH TYPE/21 Steuerkompass 160mm-Rose/N-N
    Art.Nr.: 3730-022
    H (mm): 100
    D (mm): 225
    D2 (mm): 300
    D1 (mm): 275
    Rose (mm): 160
    Beschreibung: Steuerkompass
    1.550,00 €*
    netto: 1.302,52 €

    ca. 5 Werktage

    1.550,00 €*
    netto: 1.302,52 €

    ca. 5 Werktage

    3730-024 Steuerkompass + Haube 160 225 275 300 100 CASSENS & PLATH TYPE/21 Steuerkompass im Haus 160mm-Rose/N-N
    Art.Nr.: 3730-024
    H (mm): 100
    D (mm): 225
    D2 (mm): 300
    D1 (mm): 275
    Rose (mm): 160
    Beschreibung: Steuerkompass + Haube
    2.290,00 €*
    netto: 1.924,37 €

    Am Lager.

    2.290,00 €*
    netto: 1.924,37 €

    Am Lager.
