Radarreflektoren

Der Radarreflektor EM180 des britischen Herstellers ECHOMAX überzeugt mit überragenden Reflektionswerten. Da sein Durchmesser kleiner ist als der des Modells EM230, ist er besonders für (kleinere) Yachten interessant.Das Gehäuse ist aus kräftigem, weißen PE-Kunstoff gefertigt. Die metallgefassten Befestigungsaugen (D = 8 mm) können zum Anschrauben oder für das Vorheißen, bspw. mit einer Flagleine, genutzt werden. Der innenliegende, dreifach übereinander angeordnete Tripelspiegel aus Aluminium sorgt mit einer Radarquerschnittsfläche (RCS) von 8 m² für optimale Rundumreflektion.Der Radarreflektor EM180 ist zum Vorheißen oder zur Festmontage geeignet. Als optinales Zubehör stehen die Edelstahl-Masthalterung und die Edelstahl-Deckshalterung, bspw. für die Montage des Reflektors auf dem Dach des Ruderhauses, zur Auswahl.

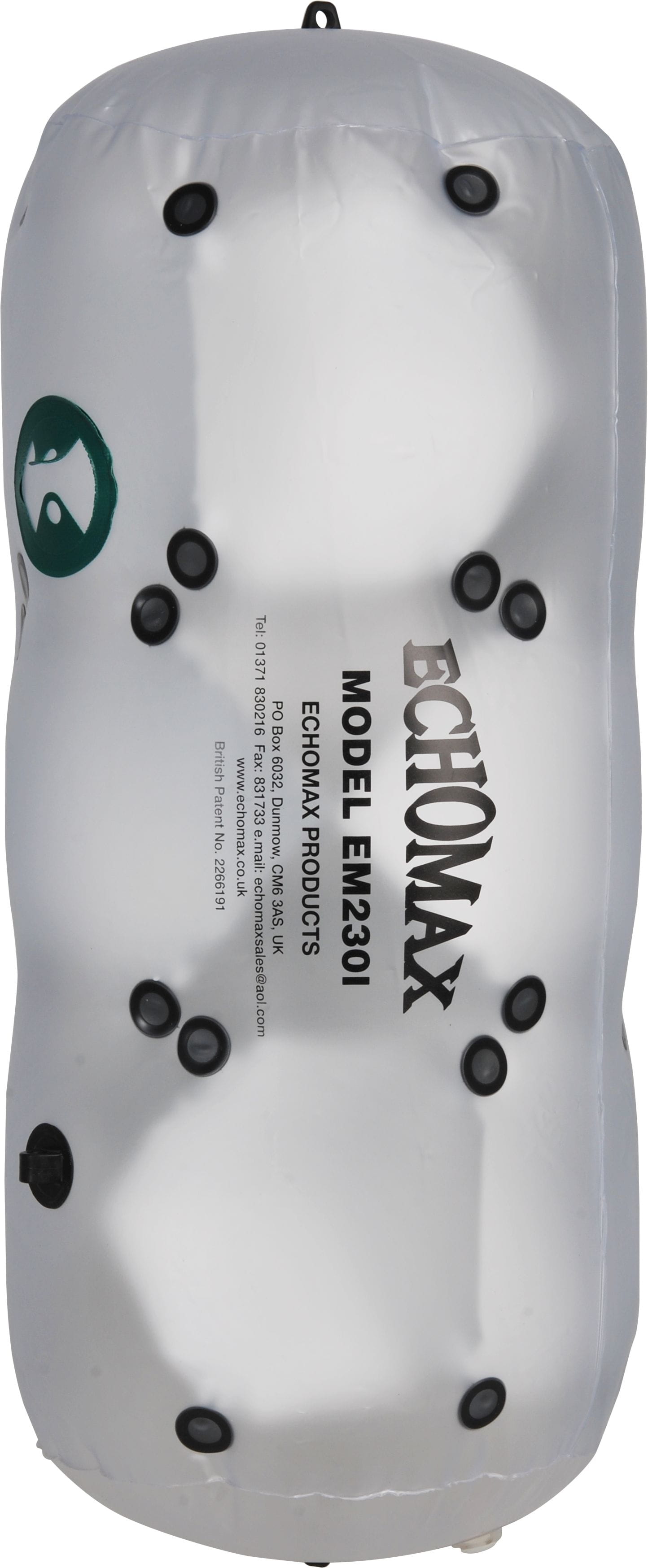

Der platzsparende, aufblasbare Radarreflektor EM230i (INFLATABLE) ist ideal, wenn der Reflektor nur im Bedarfsfall (bei Nacht, bei unsichtigem Wetter, im Notfall) gesetzt werden soll, aber zur vorgeschriebenen Ausrüstung des Schiffes gehört (etwa bei Seeregatten).Die Reflexionsfläche aus metallisiertem DuPont-Gewebe steckt in einer reißfesten, teiltransparenten PVC-Hülle. Diese hat kräftige Befestigungsaugen oben, unten und seitlich.Die scheinbare Reflexionsfläche (RCS, Radar Cross Sheet) beträgt 25,6 qm!Das übertrifft die für seegehende Regattayachten geforderten 10 qm um mehr als das Doppelte. Zum Lieferumfang gehört ein zertifiziertes QinetiQ-Linear-Diagramm, für den Fall, dass die Regattaleitung die RCS bestätigt haben möchte. So werden die Ausrüstungsanforderungen nach den Offshore Special Regulations (OSR) der World Sailing (ehemals ISAF) oder auch WCC, ORC und RORC, sicher erfüllt. Zusammengefaltet hat der EM230i lediglich Taschenformat (ca. 20 x 10 x 10 cm, Gewicht 420 g) und passt so auch problemlos in einen Grab Bag für die Mitnahme ins Rettungsboot oder in die Rettungsinsel.Für die dortige Verwendung ist als Zubehör (Artikel-Nr. 3050-018) eine 1,60 Meter lange, dreiteilige Fieberglas-Stange (Durchmesser 10 mm) erhältlich. Gewicht 250 g.Diese wird in zwei auf den Reflektor geklebte Kunststoff-Ösen gesteckt. Die höhere Montageposition steigert die Wahrscheinlichkeit, auf dem Radar eines Schiffes gesehen zu werden, deutlich.

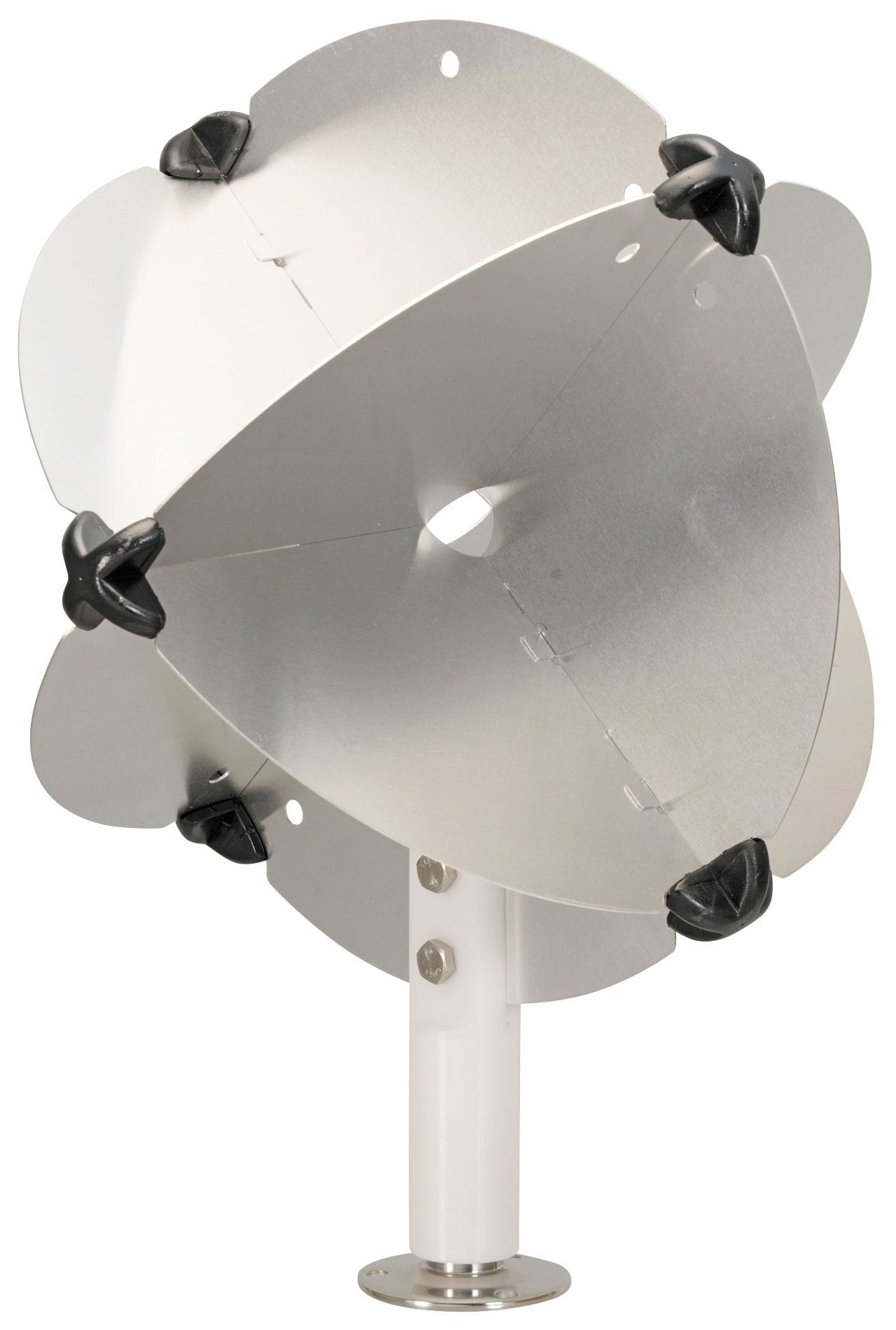

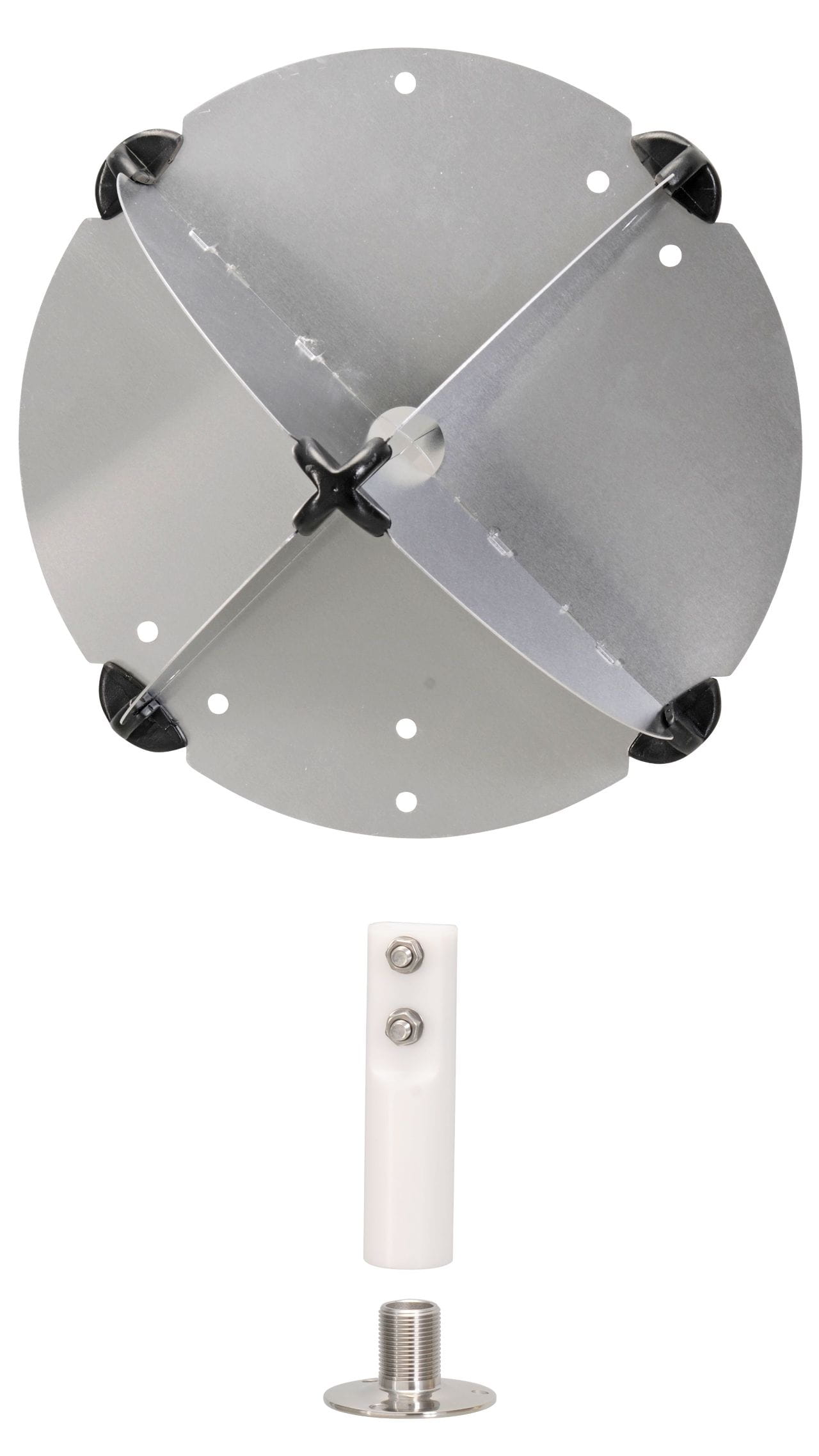

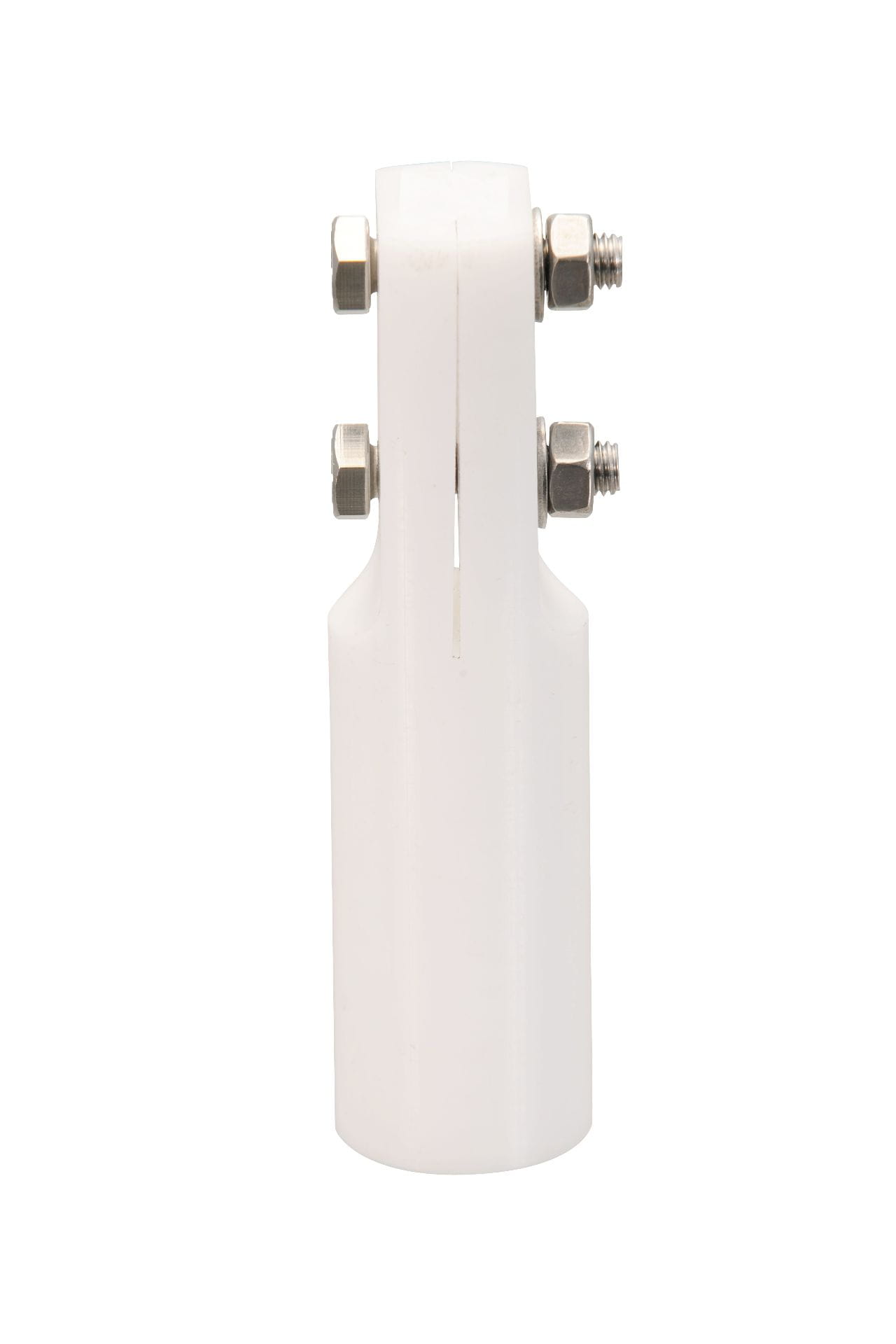

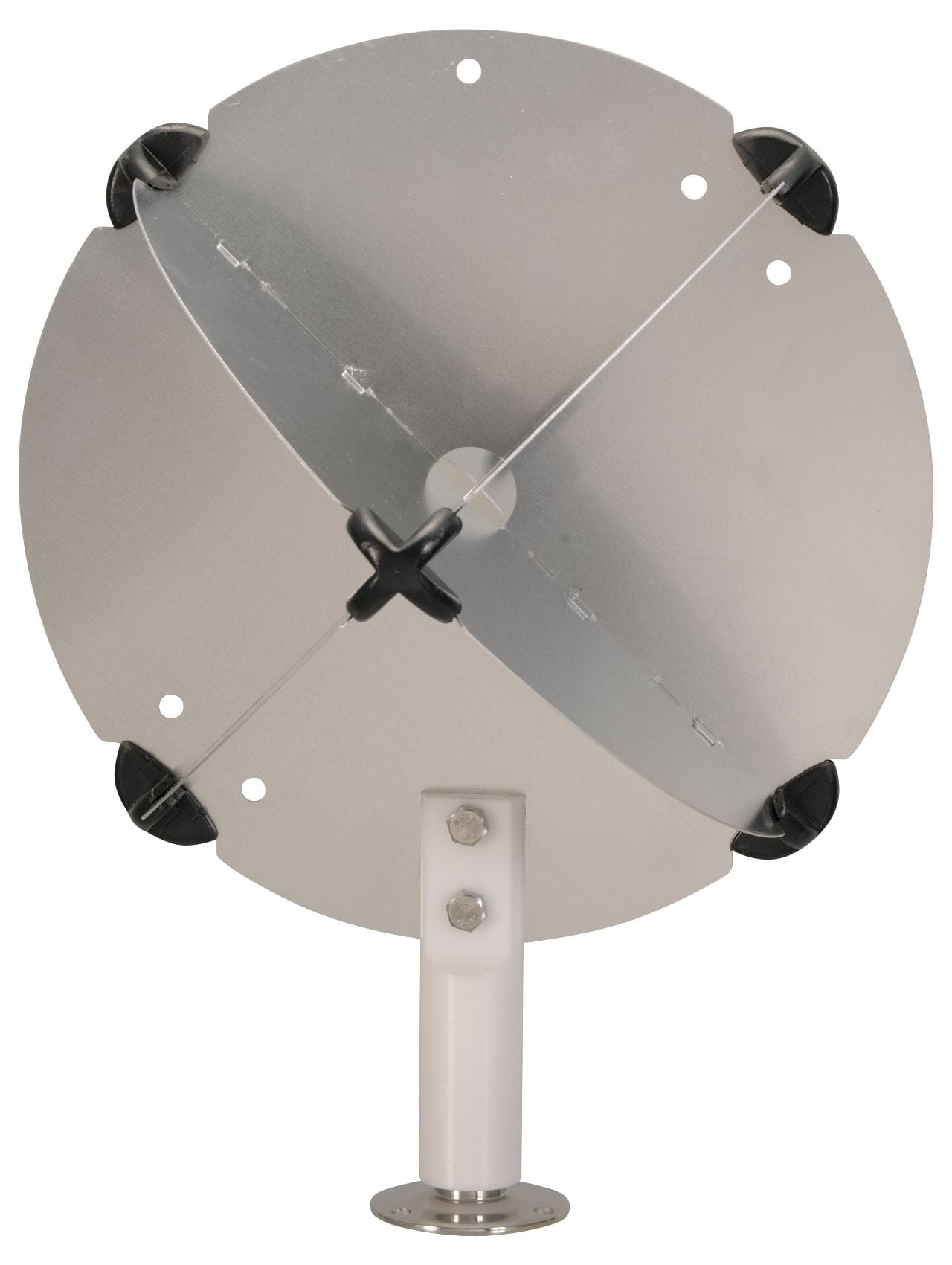

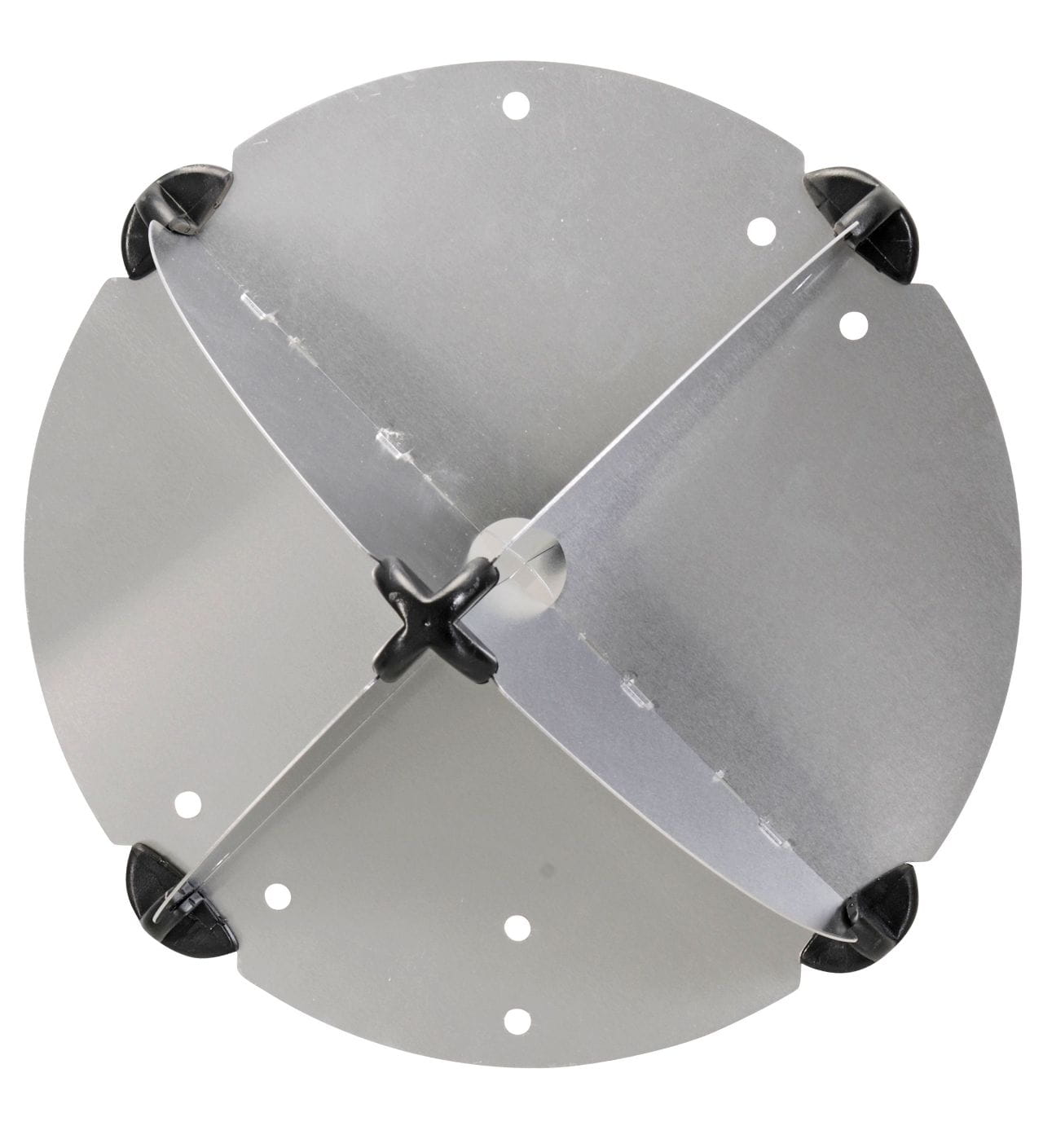

Der runde Tripelspiegel-Reflektor des britischen Herstellers ECHOMAX besteht aus Aluminiumblechen, die zusammengesteckt werden. Zerlegt hat der Reflektor ein kleines Packmaß.Der Radarreflektor erfüllt die Anforderungen für seegehende Regattayachten gemäß der World Sailing Offshore Special Regulations (OSR). Er bietet eine große Radarquerschnittsfläche (RCS = 5,5 qm) bei kleinem Durchmesser.Er ist zum Vorheißen oder zur Festmontage geeignet. Für die Festmontage ist eine Kunststoff-Halterung als optionales Zubehör lieferbar. Der Reflektor wird in die Halterung gesteckt und mit zwei Gewindeschrauben gesichert. Die Halterung lässt sich auf jeden Standard-Antennenfuß mit 1" 14 TPI-Gewinde (siehe "Zubehör & Ersatzteile") schrauben, der dann beispielsweise auf der Saling einer Segelyacht oder auf dem Deckshaus einer Motoryacht montiert wird.

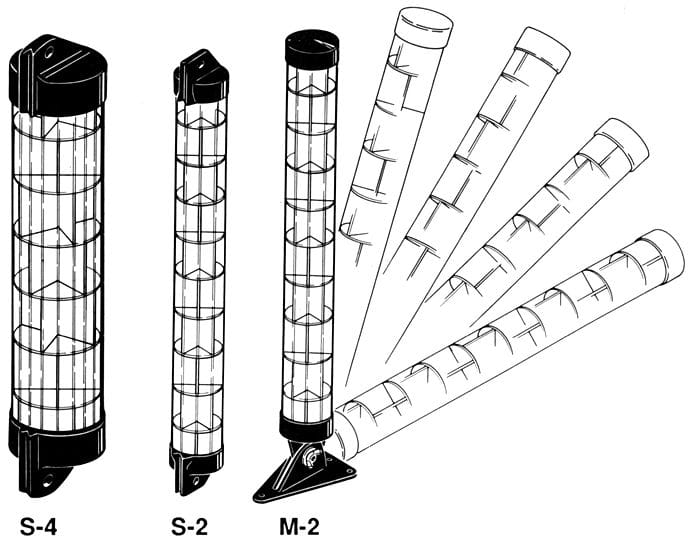

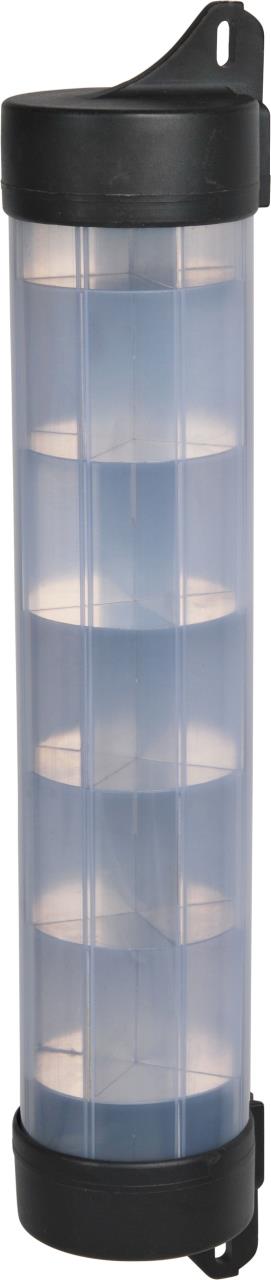

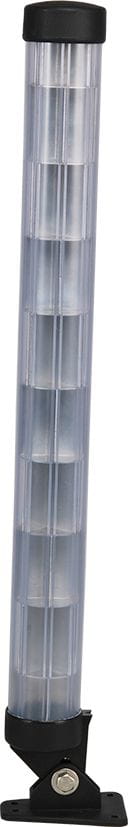

In diesem bewährten Radarreflektor sind gekapselte Aluminium-Winkelspiegel jeweils um 45° verdreht in einer halbtransparenten Kunststoffröhre montiert, damit eine gute Rundumreflexion gewährleistet ist.Der sehr schlanke und platzsparende Radarreflektor ist speziell für die Verwendung auf Yachten konzipiert.Vorteile der Röhren-Bauweiseleichteinfach zu montierenwenig Windwiderstandkein Windgeräuschkein Verhaken von TauwerkEs sind zwei Versionen (jeweils in zwei Größen) lieferbar:Typ S (Segelboot)Beiseitig ausgestattet mit Befestigungsösen zum Vorheißen bzw. zum Anbringen am Want.Typ M (Motorboot)Einseitig ausgestattet mit einer Befestigungsplatte zum Anschrauben an Deck. Bei Bedarf kann der Röhren-Reflektor relativ flach an Deck geklappt werden.Maße und effektive Reflektionsfläche (RCS, Radar Cross Section) entnehmen Sie bitte der unten stehenden Tabelle.

Aufblasbarer Radarreflektor für Rettungsinsel oder Rettungsboot. Der Radarreflektor hat einen Durchmesser von 615 mm und ein Gewicht von 600 g. Lieferung im Plastikbeutel mit einem Packmaß von 230 x 375 mm.Zum Lieferumfang gehört eine dünne Leine, mit der der Reflektor aufgehängt werden kann.Als Zubehör ist eine 1,60 Meter lange, dreiteilige Fieberglas-Stange (Durchmesser 10 mm) erhältlich. Gewicht 250 g. Diese wird in zwei auf den Reflektor geklebte Kunststoff-Ösen gesteckt. Die höhere Montageposition erhöht die Wahrscheinlichkeit, auf dem Radar eines Schiffes gesehen zu werden, deutlich.Der Radarreflektor hat eine MED-Zulassung. Das entsprechende Zertifikat finden Sie unter "Downloads").

Zusammensteckbarer Oktaeder-Reflektor aus 1 mm Aluminiumblech, mit (zerlegt) sehr kleinem Staumaß.Sechs schwarze Kunststoffecken halten die Bleche zusammen.Lieferbar in zwei GrößenDer kleine Reflektor Typ SPORT ist speziell für Sportboote geeignet, auf denen wenig Platz vorhanden ist.Der große Reflektor TYP ISAF misst bei einer Kantenlänge von 340 mm in der Diagonalen 470 mm. Damit entspricht er den Offshore Special Regulations (OSR), den Ausrüstungsvorschriften der WORLD SAILING (ehemals ISAF) für seegehende Regattayachten.In der Tabelle ist jeweils auch die Radarquerschnittsfläche (RCS, Radar Cross Section) angegeben.

Der Radarreflektor EM230 MIDI des britischen Herstellers ECHOMAX überzeugt mit überragenden Reflektionswerten. Da er weniger lang ist als das Modell EM230 MAXI, ist er besonders für (kleinere) Yachten interessant, die nicht ausrüstungspflichtig sind.Das Gehäuse ist aus kräftigem, weißen PE-Kunstoff gefertigt. Die metallgefassten Befestigungsaugen (D = 8 mm) können zum Anschrauben oder für das Vorheißen, bspw. mit einer Flagleine, genutzt werden. Der innenliegende, dreifach übereinander angeordnete Tripelspiegel aus Aluminium sorgt mit einer Radarquerschnittsfläche (RCS) von 20 m² für optimale Rundumreflektion.Der Radarreflektor EM230 MIDI ist zum Vorheißen oder zur Festmontage geeignet. Als optinales Zubehör stehen die Edelstahl-Masthalterung und die Edelstahl-Deckshalterung, bspw. für die Montage des Reflektors auf dem Dach des Ruderhauses, zur Auswahl. Sie finden beide weiter unten auf dieser Seite unter "Zubehör & Ersatzteile".

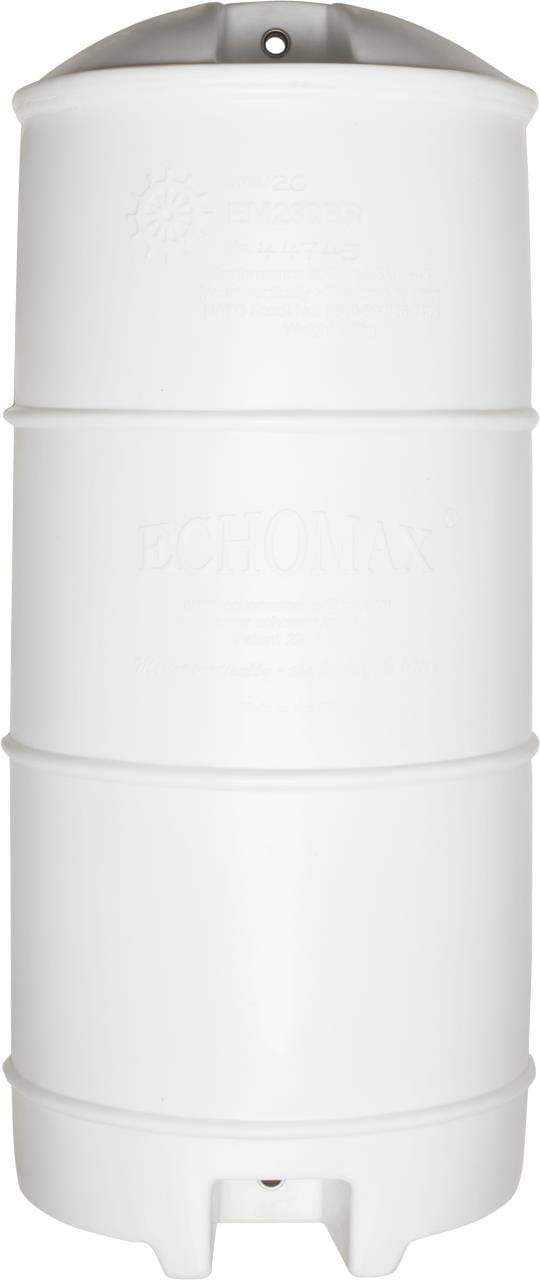

MED-/SOLAS-Zulassung. Der Radarreflektor EM230BR des britischen Herstellers ECHOMAX überzeugt mit überragenden Reflektionswerten. Das größte Modell der passiven ECHOMAX-Radarreflektoren ist für Yachten ab neun Meter Länge und für Schiffe interessant, die ausrüstungspflichtig sind.Das Gehäuse ist aus kräftigem, weißen PE-Kunstoff gefertigt. Die metallgefassten Befestigungsaugen (D = 8 mm) können zum Anschrauben oder für das Vorheißen, bspw. mit einer Flagleine, genutzt werden. Gewicht: 2,3 kg.Der innenliegende, dreifach übereinander angeordnete Tripelspiegel aus Aluminium sorgt mit einer Radarquerschnittsfläche (RCS) von 24 m² für optimale Rundumreflektion.Dieser Reflektor wird selbst von der britischen Marine für ihre Rettungsboote genutzt. Er erfüllt selbstverständlich auch die Offshore Special Regulations (OSR) von World Sailing für Hochseeregatten.Der Radarreflektor EM230BR ist zum Vorheißen oder zur Festmontage geeignet. Als optinales Zubehör stehen die Edelstahl-Masthalterung und die Edelstahl-Deckshalterung, bspw. für die Montage des Reflektors auf dem Dach des Ruderhauses, zur Auswahl. Sie finden beide weiter unten auf dieser Seite unter "Zubehör & Ersatzteile".

Masthalterung aus poliertem Edelstahl.Für die Montage des Radarreflektors ECHOMAX EM230 (MAXI oder MIDI).

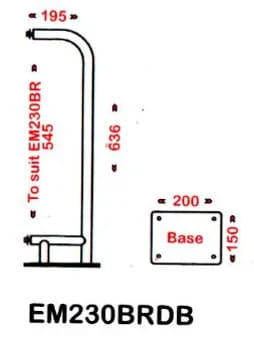

Halterung aus Edelstahl für den Radarreflektor ECHOMAX EM230BR zur Montage an Deck.

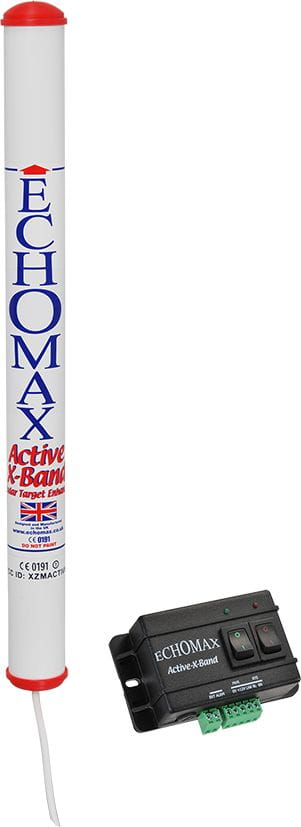

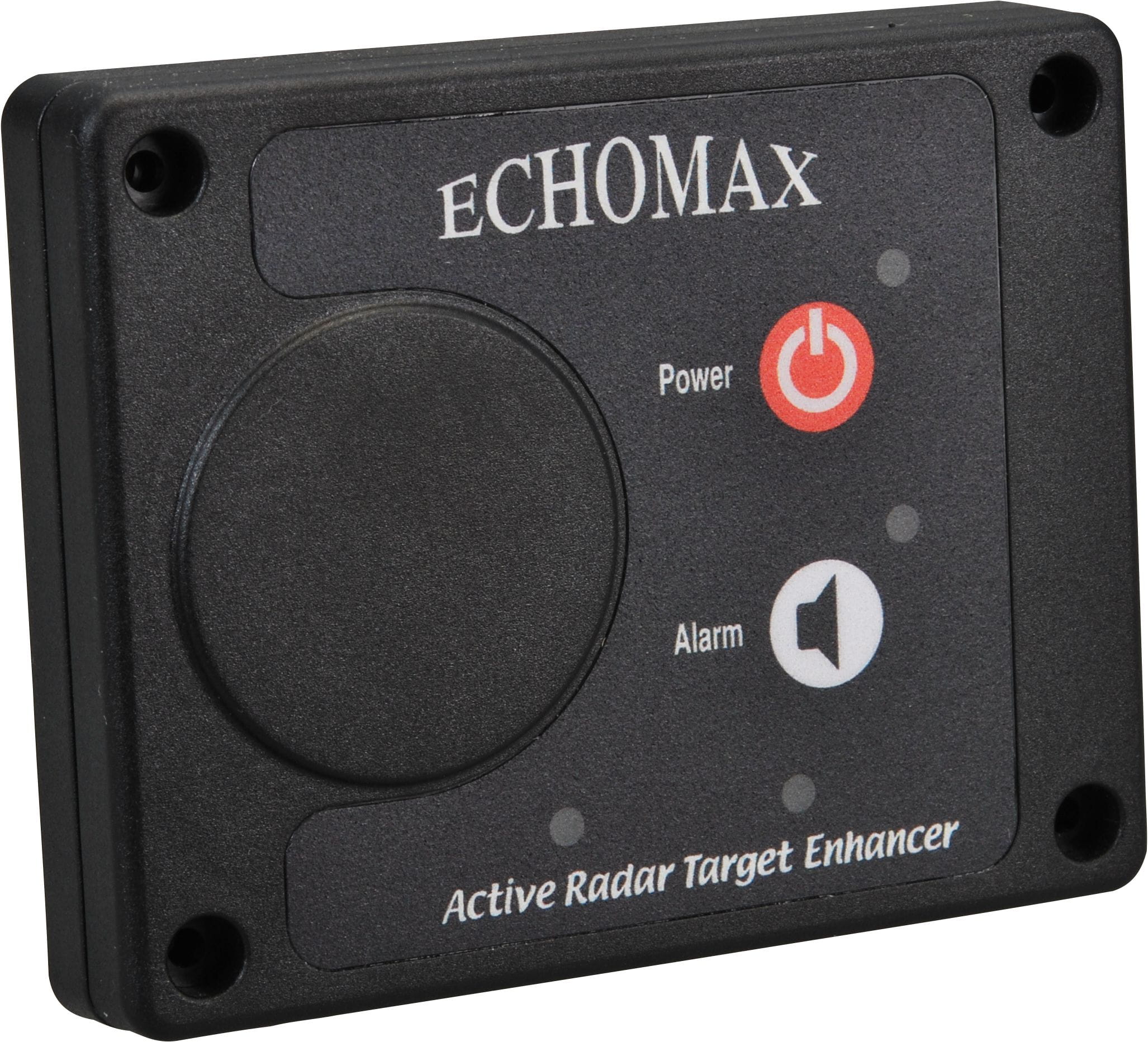

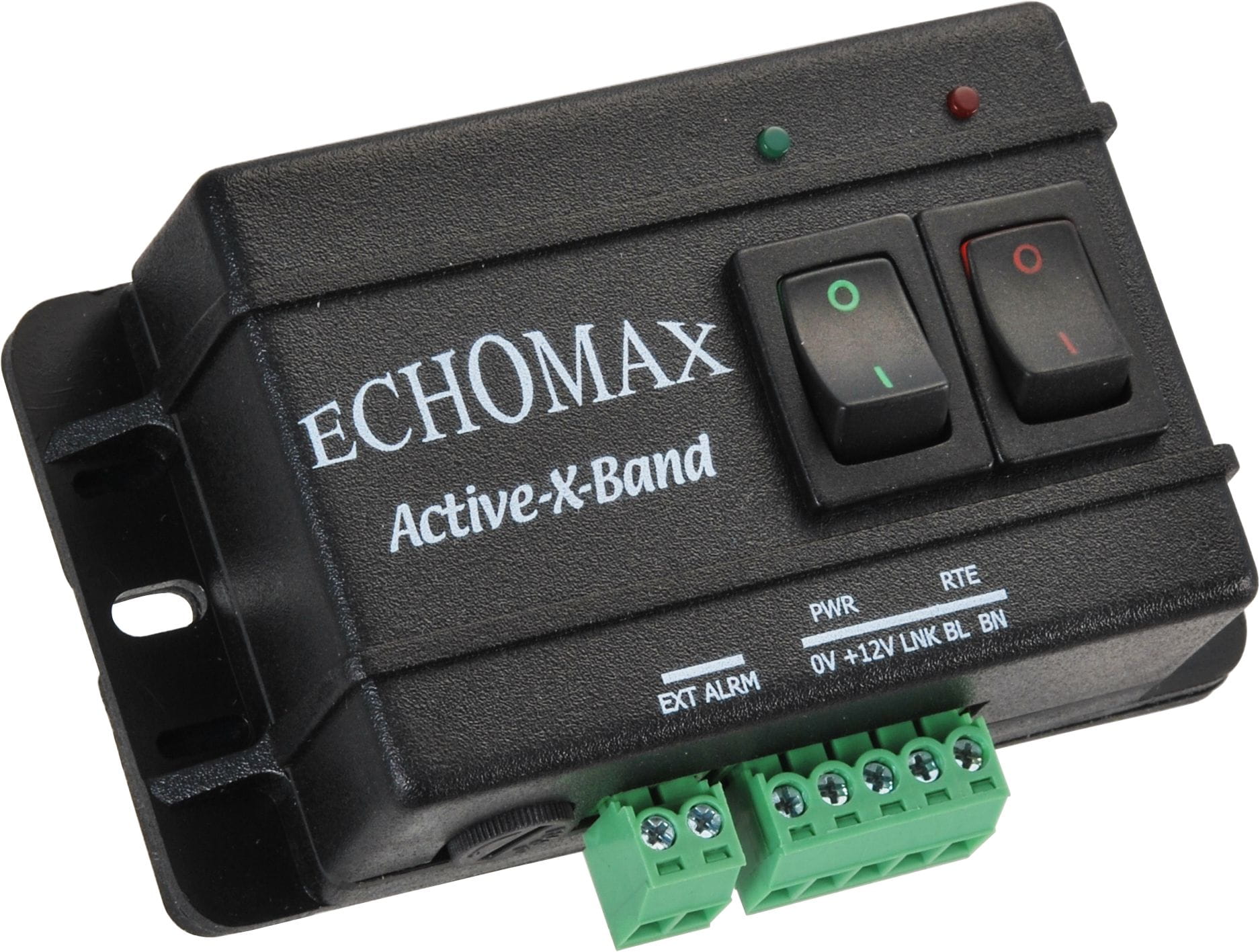

Der aktive Radarreflektor ECHOMAX ACTIVE X und ACTIVE XS steigert durch bessere Radar-Sichtbarkeit die Sicherheit kleiner Schiffe signifikant.Empfangene Radarsignale anderer Schiffe im 9 GHz-X-Band (bzw. 2,9-3,1 GHz S-Band) werden empfangen, von der Elektronik verstärkt und aktiv zurückgesendet. Kleine Schiffe werden so schon in circa acht Seemeilen Entfernung erkannt, statt erst in ein bis zwei Seemeilen. Die Kollisiongefahr wird dadurch deutlich reduziert.Ein akustisches Warnsignal (abschaltbar, externer Alarm bis 8 A anschließbar) zeigt außerdem aktive Radargeräte in der Umgebung an und warnt damit auch auf hoher See bei Annäherungssituationen. Die schlanke Reflektorantenne ist mit geringem Gewicht und wenig Windwiderstand sehr gut für die Mastmontage geeignet. Lieferung mit 24 m Kabel und Standard-Steuerungsbox (Abmessungen: 92 x 38 x 51 mm) mit Schaltern und LED-Betriebsanzeigen. Für 12 Volt Spannung.Lieferbar sind zwei Ausführungen:ACTIVE XEmpfängt und sendet Signale auf 9 GHz X-Band.Stromverbrauch < 15 mA (Stand-by), ca. 32 mA (Aktiv-Betrieb bei zehn Radarsignalen in Reichweite). ACTIVE XSEmpfängt und sendet Signale auf 9 GHz X-Band und 2,9-3,1 GHz S-Band.Stromverbrauch < 23 mA (Stand-by), ca. 190 mA (X-Band) und 155 mA (S-Band) im Aktiv-Betrieb bei zehn Radarsignalen in Reichweite.Optional lieferbar ist eine wasserdichte Bedieneinheit (Aufbaumodell).Für die Antennenmontage kann jeder Standard-Antennenfuß oder eine Masthaltuerung mit 1" x 14 TPI-Gewinde genutzt werden. Beides finden Sie weiter unten auf dieser Seite unter "Zubehör & Ersatzteile".
